Myodev · Notice d'utilisation

Notice d'utilisation

Système de biofeedback EMG de surface pour la rééducation motrice

IFU-01Version 0.21 — projet20 septembre 2026Classe I — règlement (UE) 2017/745
Sommaire
  1. 1Symboles graphiques
  2. 2Introduction
    1. 2.1À propos de Myodev
    2. 2.2Informations de sécurité
    3. 2.3Avertissement relatif à la photosensibilité
  3. 3Application MyoCare
    1. 3.1Installation sur le terminal
    2. 3.2Première connexion
    3. 3.3Création d'un profil patient
    4. 3.4Connexion des capteurs et démarrage d'une mesure
    5. 3.5Réglages et gestion du compte
    6. 3.6Sécurité et données personnelles
    7. 3.7Historique des versions de l'application
  4. 4Destination du dispositif
    1. 4.1Destination (usage prévu)
    2. 4.2Durée de vie prévue et remplacement
    3. 4.3Indications
    4. 4.4Contre-indications
    5. 4.5Données d'aptitude à l'utilisation
    6. 4.6Ce que le dispositif ne fait pas
  5. 5Précautions de sécurité
    1. 5.1Précautions générales
    2. 5.2Peau et électrodes
    3. 5.3Batterie, charge et dock
    4. 5.4Implants actifs et imagerie par résonance magnétique
    5. 5.5Compatibilité électromagnétique
  6. 6Conditions générales d'utilisation
    1. 6.1Environnement de fonctionnement
    2. 6.2Stockage, emballage et transport
    3. 6.3Étalonnage
    4. 6.4Nettoyage et désinfection
  7. 7Le capteur MyoCell V3.8
    1. 7.1Description
    2. 7.2Interface du capteur
    3. 7.3États de l'indicateur lumineux
    4. 7.4Caractéristiques techniques du capteur
  8. 8Le dock de charge MyoPower V3
    1. 8.1Description et interface
    2. 8.2Mise en charge des capteurs
    3. 8.3Caractéristiques techniques du dock
  9. 9Premiers pas
    1. 9.1Contenu de l'emballage commercial
    2. 9.2Accessoires
    3. 9.3Mise en route
  10. 10Préparation de la mesure et bonnes pratiques
    1. 10.1Préparation de la peau
    2. 10.2Positionnement du capteur
    3. 10.3Normalisation par la MVIC (contraction maximale de référence)
    4. 10.4Déroulement de la séance
    5. 10.5Bonnes pratiques de mesure
  11. 11Dépannage
    1. 11.1Difficultés liées au capteur
    2. 11.2Difficultés de connexion
  12. 12Informations légales
    1. 12.1Garantie
    2. 12.2Obligations de l'utilisateur
    3. 12.3Retour du dispositif
    4. 12.4Élimination et politique DEEE
    5. 12.5Politique de service
    6. 12.6Marques
  13. 13Déclaration de conformité et normes appliquées
    1. 13.1Classification et conformité
    2. 13.2Normes appliquées
    3. 13.3Matériaux en contact avec la peau
  14. 14Compatibilité électromagnétique
    1. 14.1Émissions électromagnétiques
    2. 14.2Immunité — enveloppe
    3. 14.3Immunité — port d'alimentation en courant continu et partie appliquée
    4. 14.4Champs de proximité des équipements de communication sans fil
  15. 15Matériovigilance, assistance et contact
    1. 15.1Signalement d'un incident et réclamations
    2. 15.2Coordonnées du fabricant
  16. 16Historique du document
  17. A1Guide de démarrage rapide
  18. A2Formulaire de réclamation

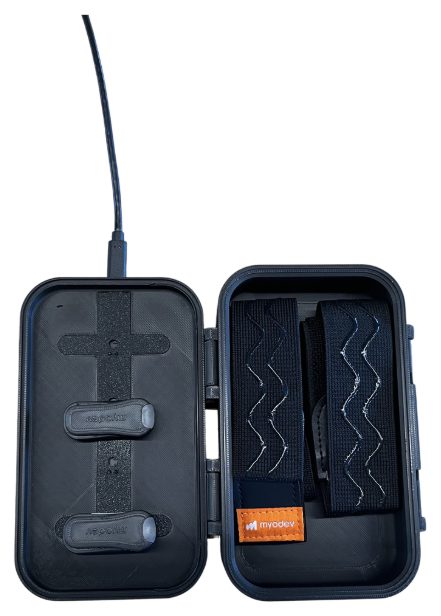

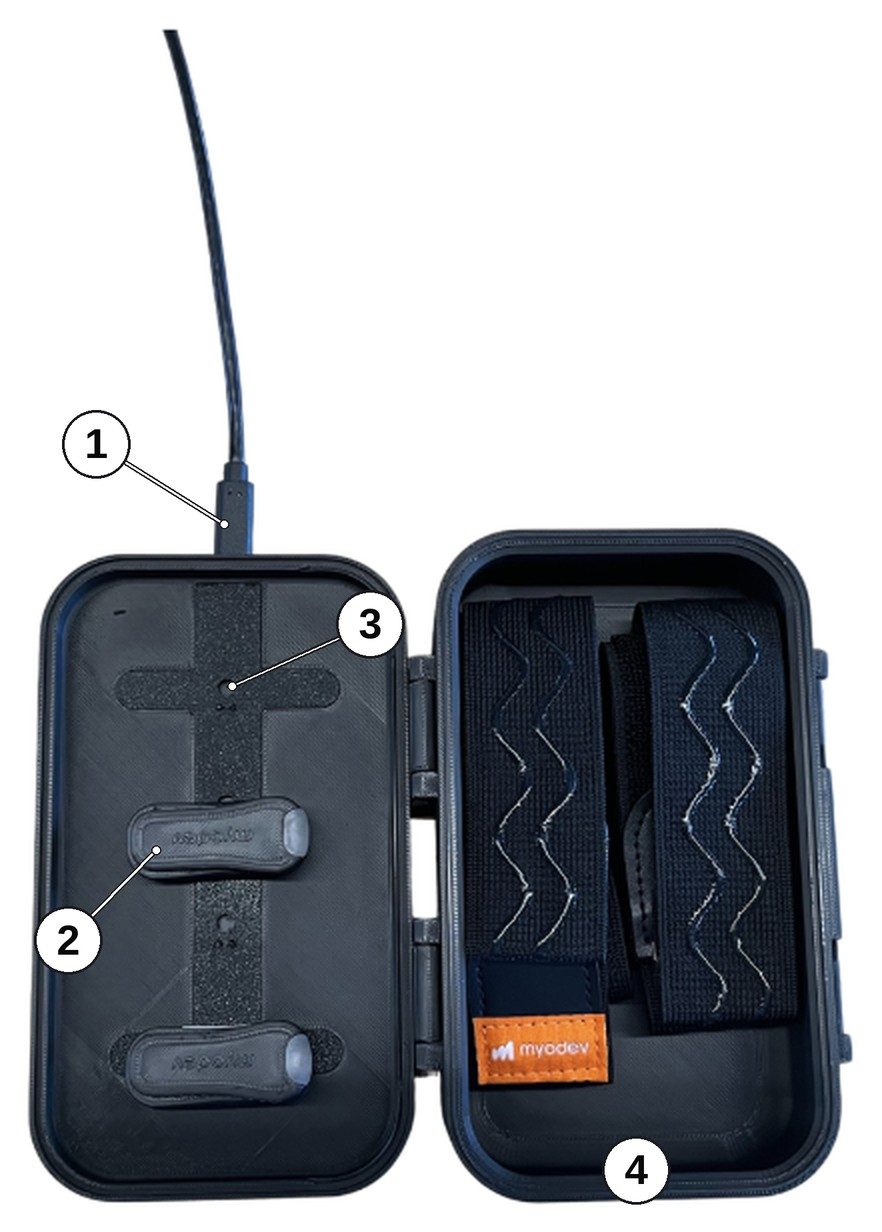

Vue de dessus, dock raccordé à son câble USB-C
a — Vue de dessus, dock raccordé à son câble USB-C

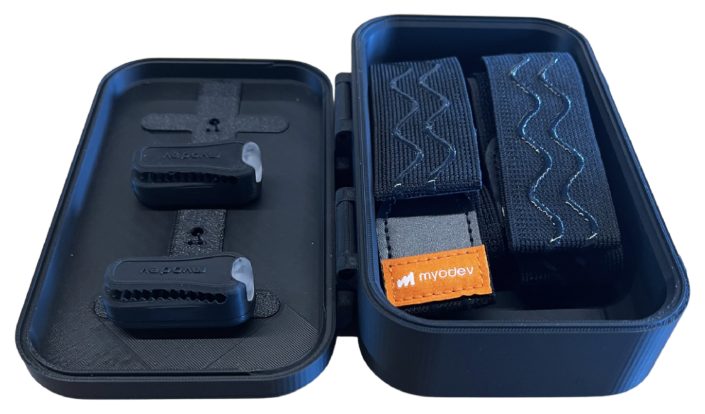

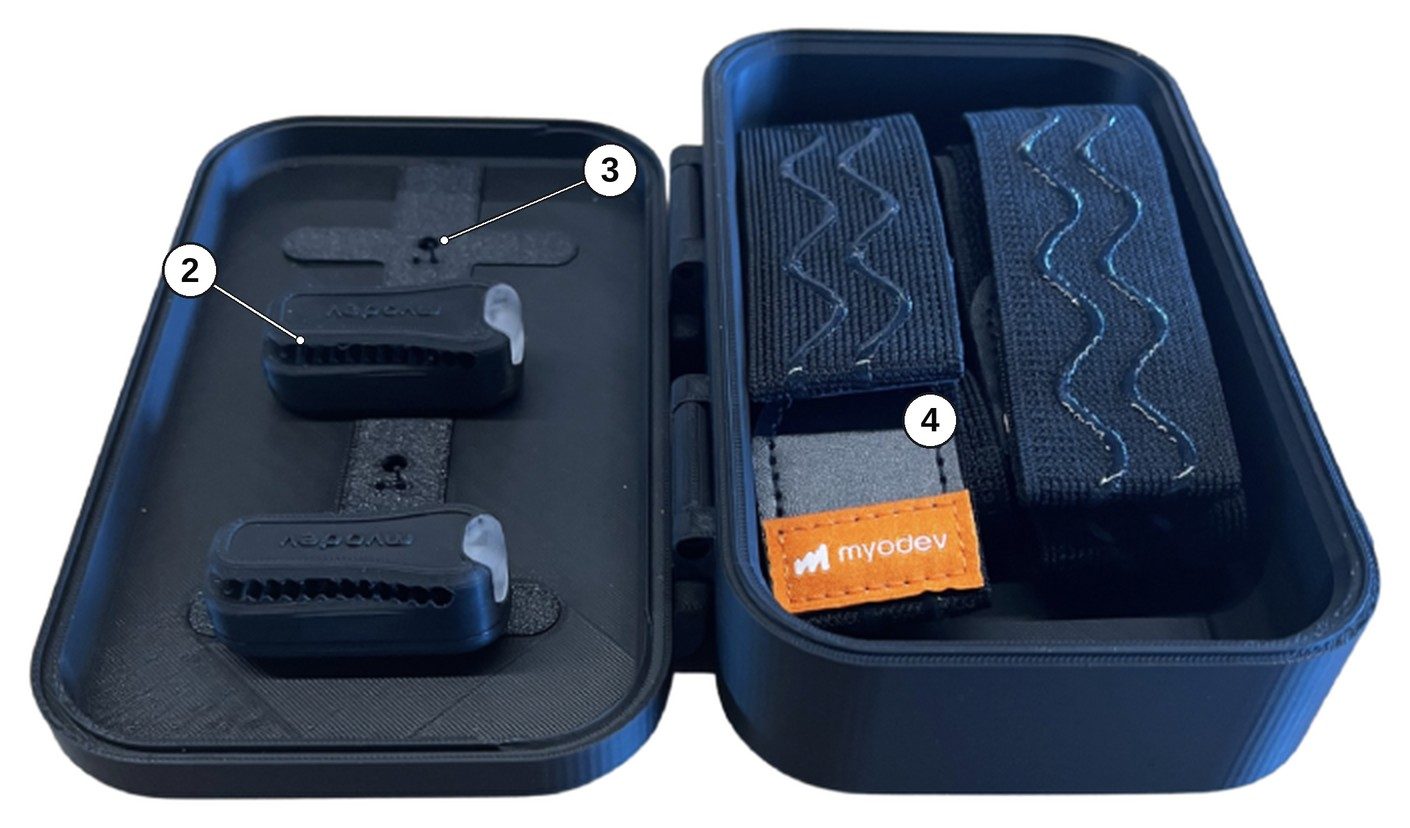

Vue de face
b — Vue de face
Figure 1 — Le système MyoCareKit ouvert : deux capteurs MyoCell posés sur le dock MyoPower et deux sangles MyoStrap 40.
RubriqueValeur
FabricantMYODEV SAS — Le Hub Eurasanté, avenue Eugène Avinée, 59120 Loos, France
Référence du documentIFU-01
Version0.21 — projet
Date d'émission20 septembre 2026
LangueFrançais (version originale)
Classe du dispositifClasse I — règlement (UE) 2017/745
Numéro d'enregistrement du fabricant (SRN)FR-MF-000055457
UDI-DI de base[À CONFIRMER]

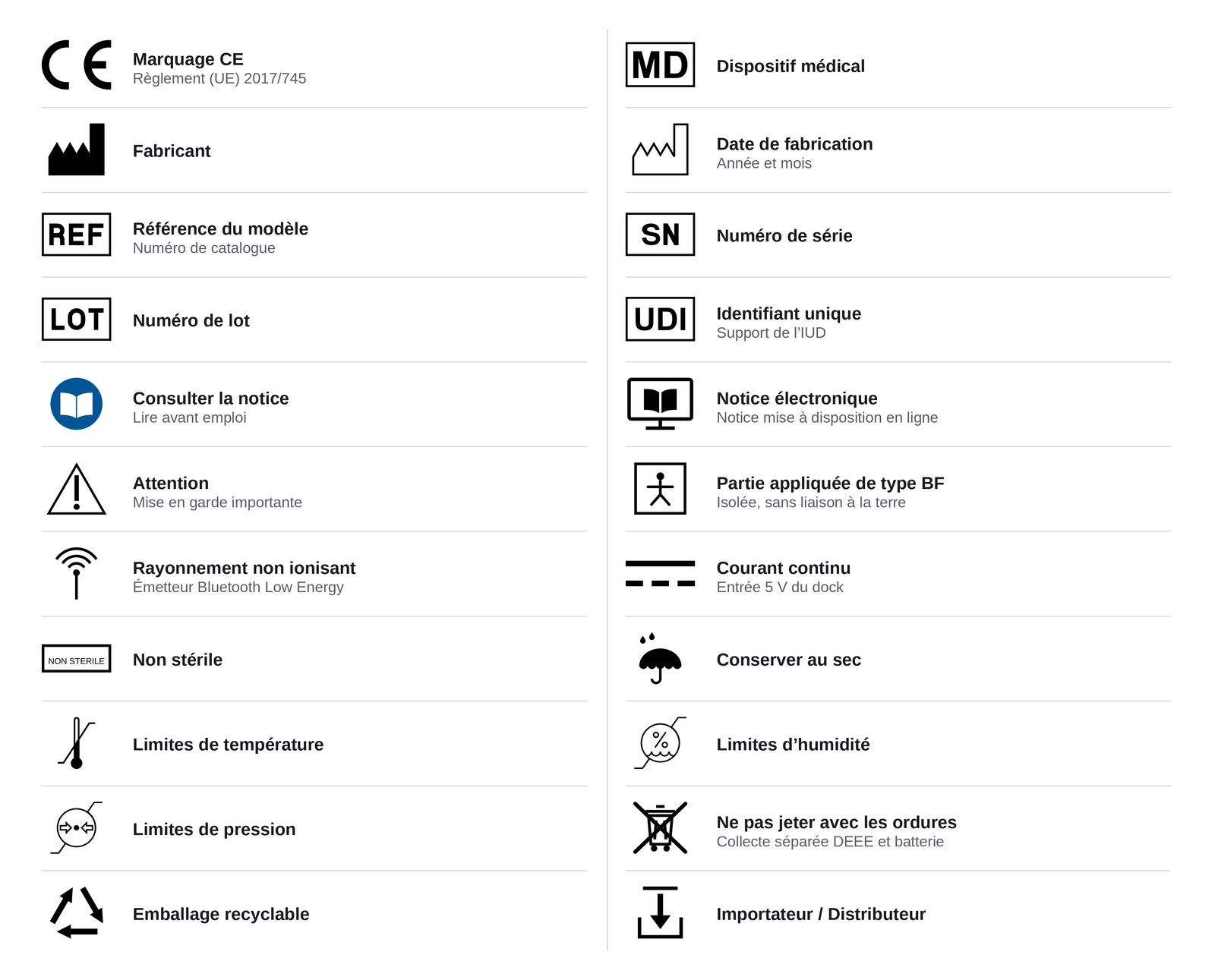

1 Symboles graphiques

Les symboles ci-dessous figurent sur le dispositif, sur son emballage et dans la présente notice. Ils sont conformes aux normes EN ISO 15223-1 et EN 60601-1. Le libellé exact et l'implantation des symboles sur l'étiquetage font l'objet du plan d'étiquetage, document distinct de la présente notice.

Symboles graphiques

2 Introduction

2.1 À propos de Myodev

MYODEV SAS est une entreprise française de technologies médicales installée à Loos, dans les Hauts-de-France. Elle conçoit et fabrique des outils de mesure de l'activité musculaire destinés à la rééducation motrice : capteurs d'électromyographie de surface et logiciels de biofeedback pour les professionnels de la rééducation et leurs patients.

2.2 Informations de sécurité

La présente notice doit être lue intégralement et comprise avant la première utilisation du dispositif. Elle doit être conservée pendant toute la durée de vie du dispositif et rester accessible à tout utilisateur.

Une version imprimée de cette notice peut être obtenue sans frais auprès du fabricant dans un délai de sept jours calendaires.

Deux types d'encadrés signalent les informations importantes. L'encadré ⚠ « mise en garde » décrit une situation qui peut porter atteinte à la sécurité du patient ou de l'utilisateur, endommager le dispositif ou fausser la mesure. L'encadré ℹ « information » donne une recommandation importante sans lien direct avec un danger.

La présente notice peut être mise à jour : la version en vigueur est celle que publie le fabricant sur son site internet (chapitre 15). Les consignes qu'elle contient complètent, sans les remplacer, les règles de sécurité et d'hygiène applicables dans l'établissement de l'utilisateur.

2.3 Avertissement relatif à la photosensibilité

3 Application MyoCare

L'application MyoCare est le poste de pilotage du système : elle connecte les capteurs, gère les profils patients, conduit les séances, restitue le biofeedback en temps réel et conserve l'historique des résultats. Elle est organisée en cinq onglets : Patients, Protocoles, Profil, Contenu et Réglages (figure 2). La version décrite dans la présente notice est la version MyoCare V4 ; la version déployée au titre du marquage CE est la V4 ou une version ultérieure.

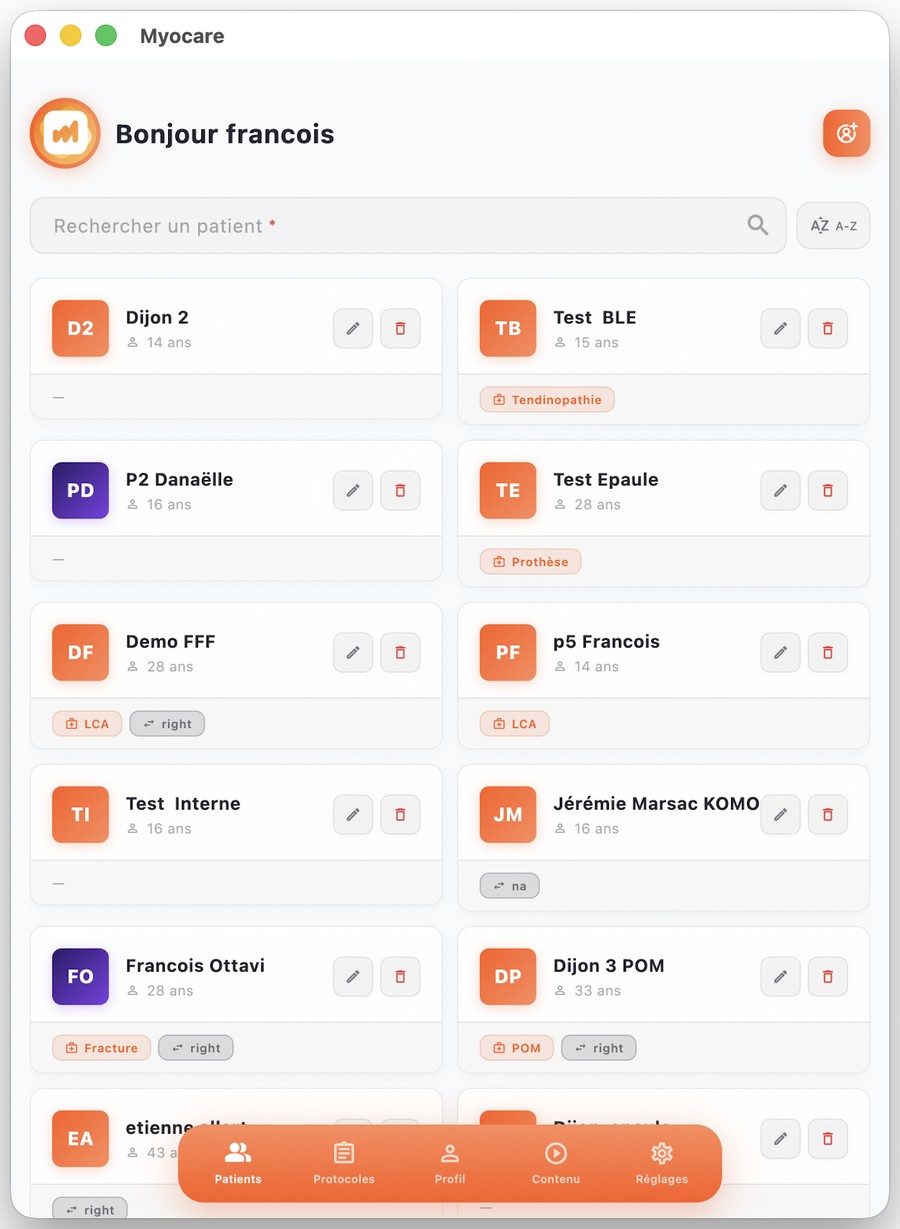

Écran d'accueil : recherche et liste des profils patients
a — Écran d'accueil : recherche et liste des profils patients

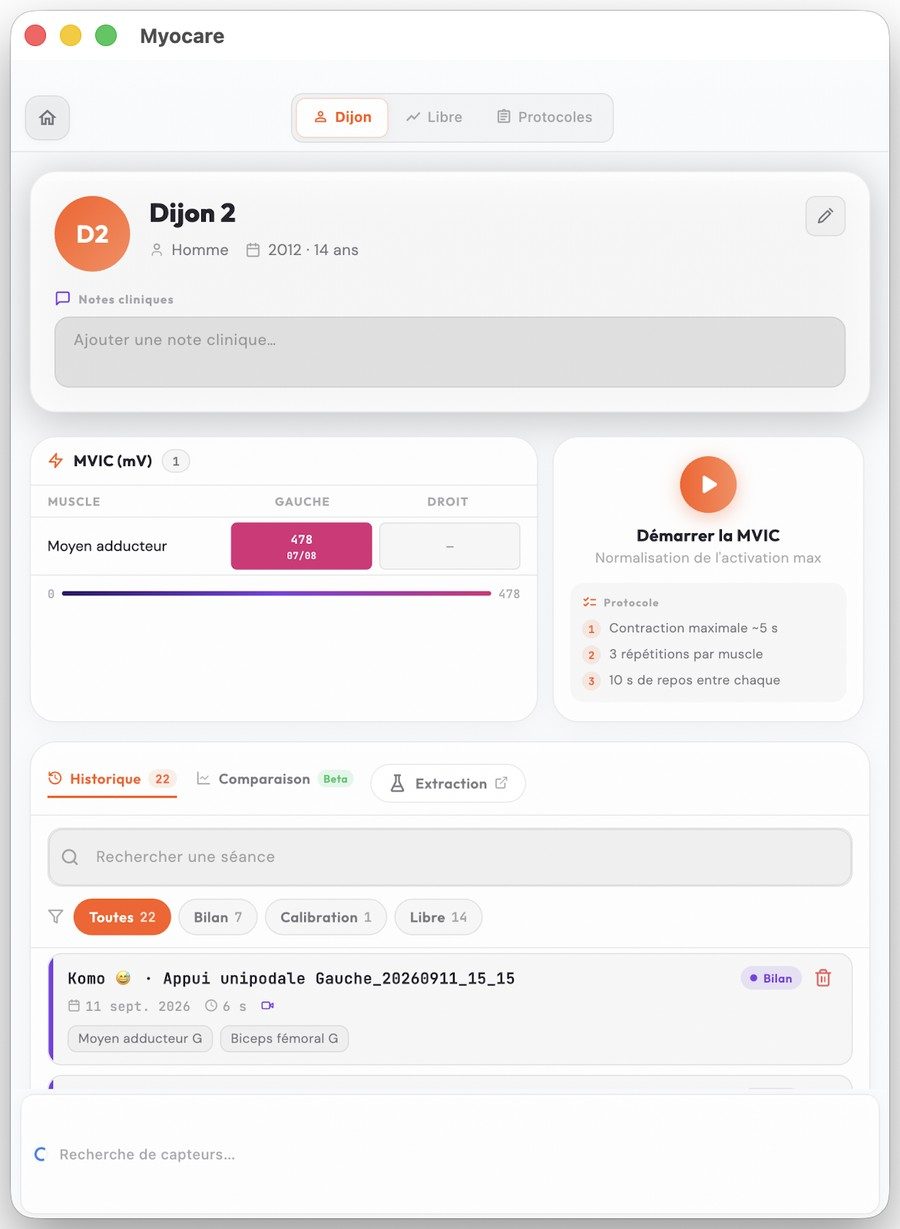

Profil patient : MVIC par muscle et historique des séances
b — Profil patient : MVIC par muscle et historique des séances

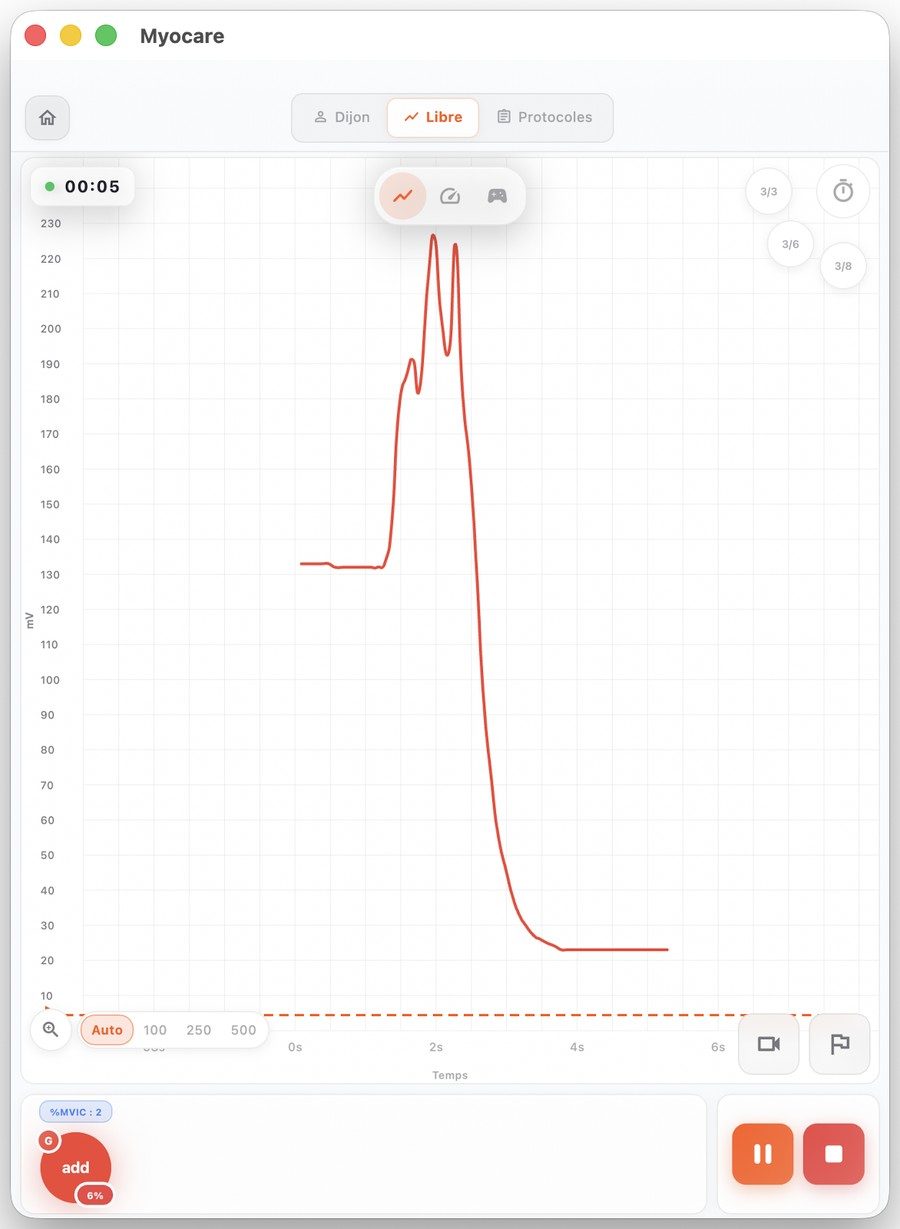

Séance : biofeedback EMG en temps réel
c — Séance : biofeedback EMG en temps réel

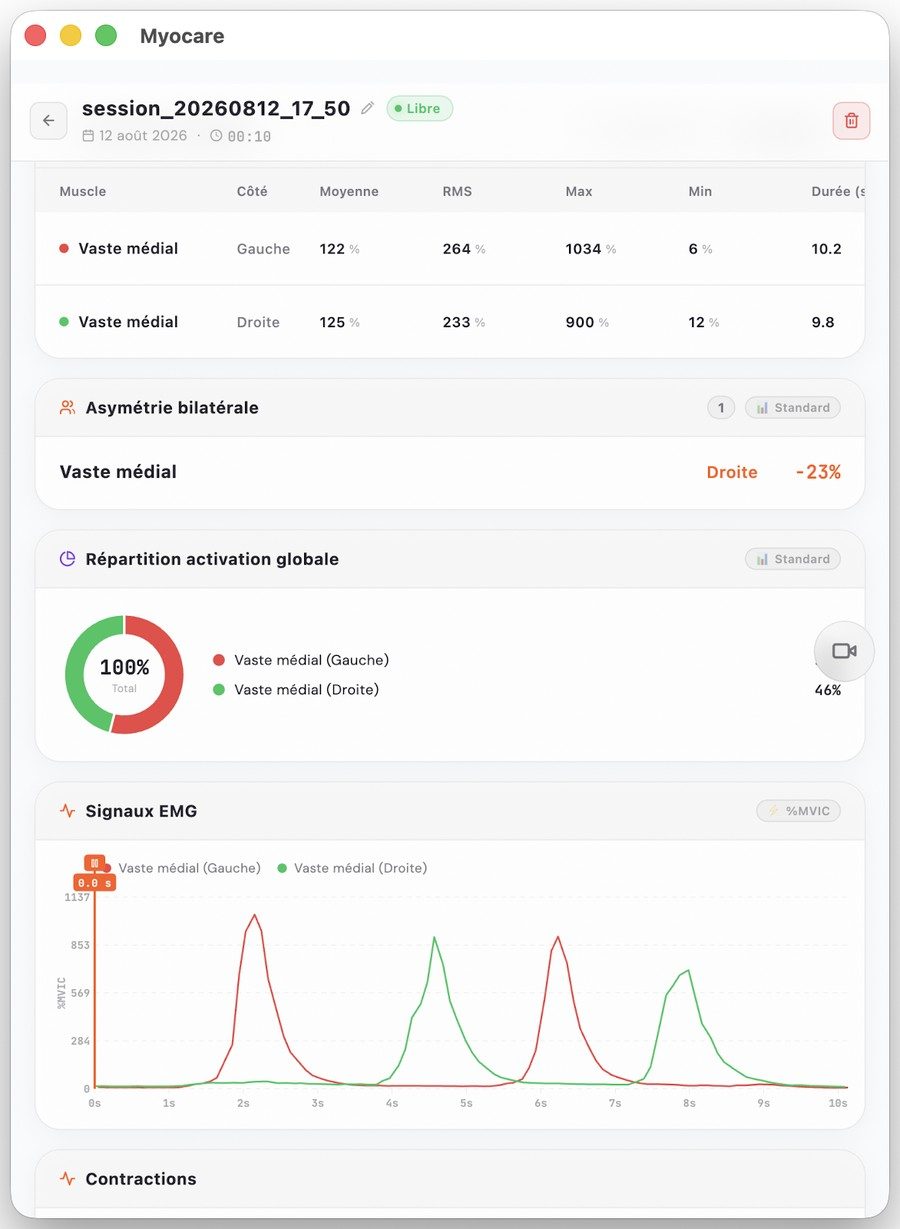

Résultat de séance : synthèse, asymétrie et signaux EMG
d — Résultat de séance : synthèse, asymétrie et signaux EMG
Figure 2 — Écrans principaux de l'application MyoCareLa mise en page peut différer selon la version de l'application et la taille de l'écran du terminal.

3.1 Installation sur le terminal

  • Téléchargez l'application MyoCare depuis la boutique officielle de votre terminal : l'App Store d'Apple pour iPhone (application « Myocare », éditeur Myodev) ou Google Play pour Android (application « Myocare », identifiant com.myodev.myocare). Scannez le QR code ci-dessous avec l'appareil photo du terminal, ou suivez le lien correspondant. Ce sont les seuls canaux de distribution officiels ; n'installez l'application depuis aucune autre source.
  • Configuration minimale requise : iPhone sous iOS 17.6 ou version ultérieure ; terminal Android sous Android 7.0 ou version ultérieure. Dans tous les cas, le terminal doit prendre en charge le Bluetooth Low Energy (Bluetooth 4.0 ou ultérieur).
  • Autorisez l'accès Bluetooth demandé par le terminal : l'application ne peut pas se connecter à un capteur sans cette autorisation.
  • Sur certaines versions d'Android, le système demande aussi l'autorisation de localisation pour rechercher les appareils Bluetooth : accordez-la, faute de quoi les capteurs n'apparaissent pas dans l'application.
  • N'installez pas l'application sur un terminal dont les protections d'origine du système ont été contournées.

3.2 Première connexion

Créez votre compte professionnel. Il donne accès aux profils patients, aux protocoles et aux contenus de l'application.

Une connexion internet est nécessaire pour créer le compte et pour s'y connecter. Fonctionnement de l'application sans connexion internet pendant une séance

3.3 Création d'un profil patient

Renseignez l'identité du patient, le contexte de prise en charge et les muscles à instrumenter (figure 3 a). Le profil (figure 3 b) rassemble ensuite les notes cliniques, les valeurs de contraction volontaire maximale (MVIC) relevées pour chaque muscle et chaque côté, et l'historique des séances, filtrable par type : bilan, mesure de la MVIC ou séance libre. Il permet également de comparer deux séances et d'extraire les données du patient.

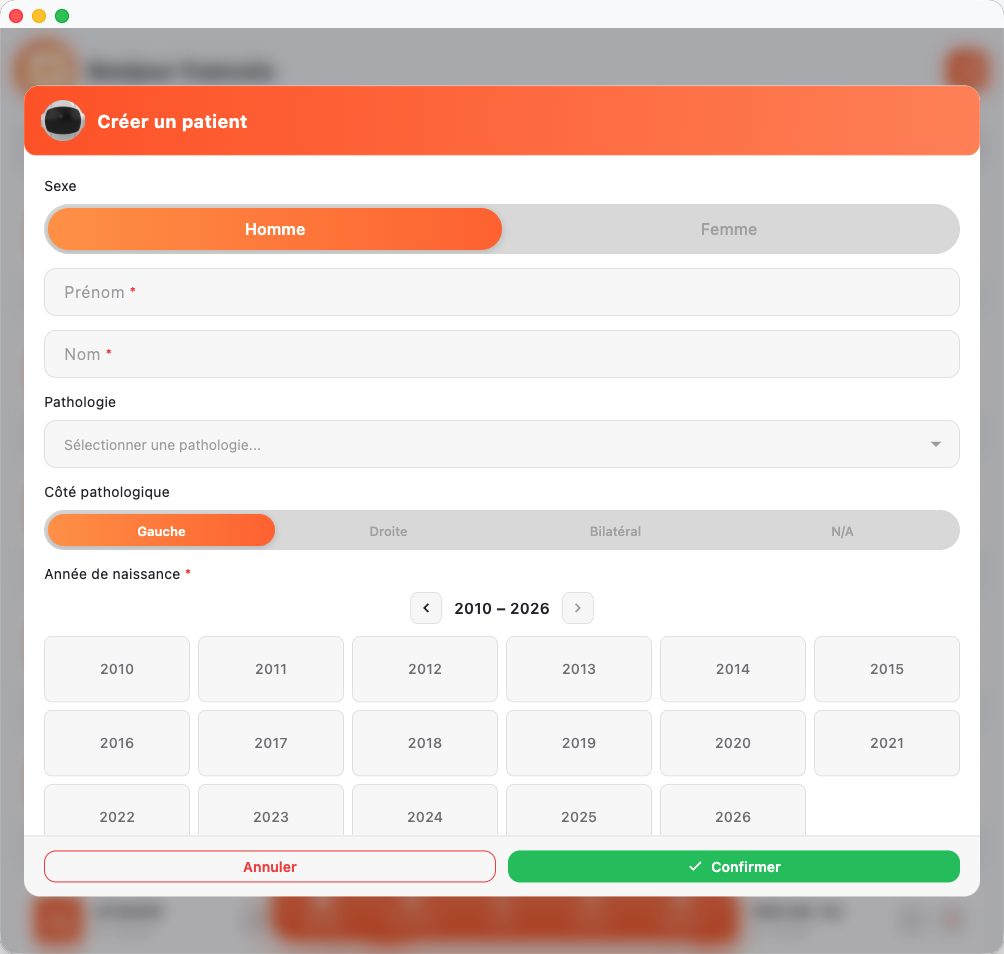

Création d'un patient
a — Création d'un patient

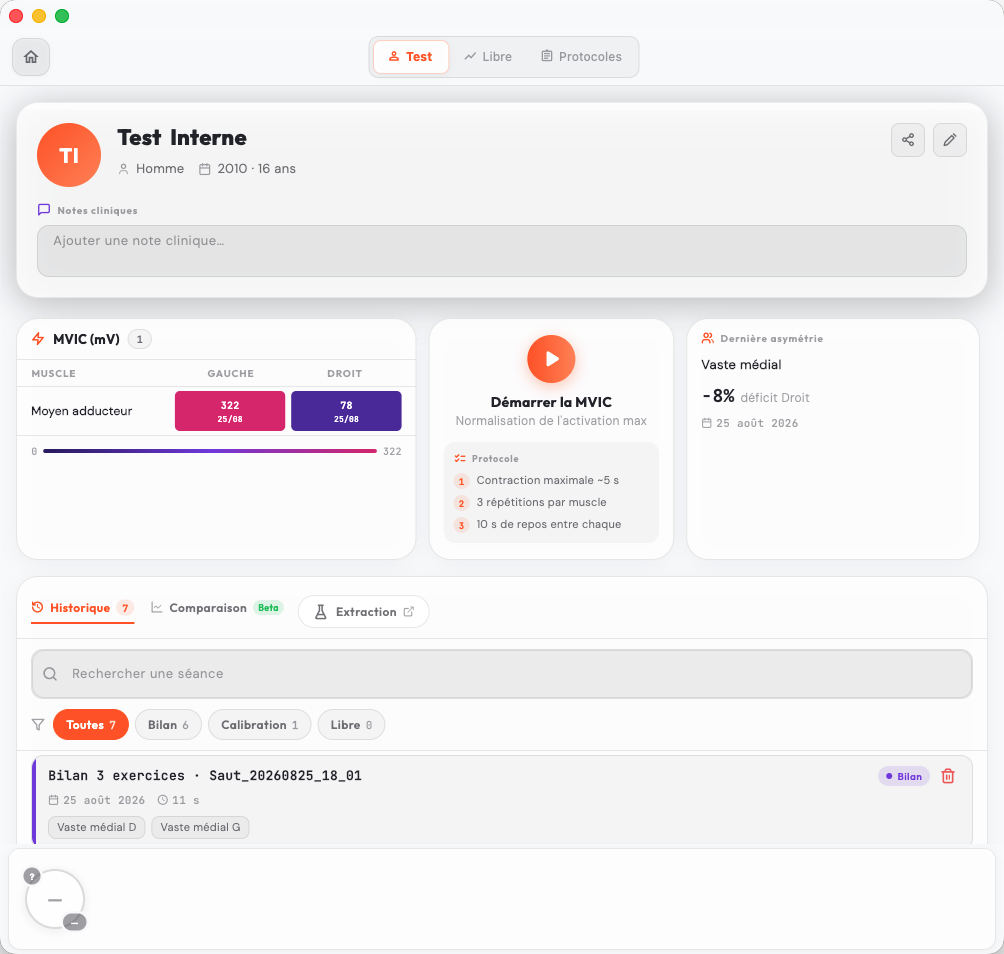

Profil patient ; au bas de l'écran, le bandeau des capteurs
b — Profil patient ; au bas de l'écran, le bandeau des capteurs
Figure 3 — Création et profil d'un patientCaptures de la version 4 de l'application. La mise en page peut différer selon la taille de l'écran du terminal.

3.4 Connexion des capteurs et démarrage d'une mesure

Ouvrez le profil patient, puis connectez les capteurs. Retirez un seul capteur du dock à la fois : il s'active et passe en attente de connexion. Connectez-le sans tarder depuis l'application et associez-le au membre à analyser en respectant le repère de couleur porté par le capteur, puis procédez de même pour le capteur suivant. Un capteur laissé immobile vingt secondes sans avoir été connecté se met en veille : secouez-le, ou reposez-le un instant sur le dock, pour le réactiver. Un capteur détecté mais pas encore connecté apparaît en gris dans le bandeau situé au bas du profil patient (figure 4 a) ; une fois connecté et associé, il s'affiche en couleur, avec le muscle et le côté choisis (figure 4 b).

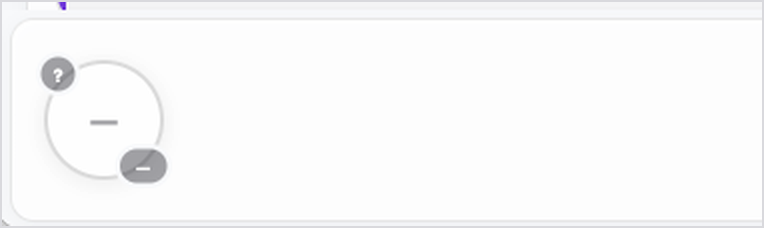

Capteur détecté, non connecté
a — Capteur détecté, non connecté

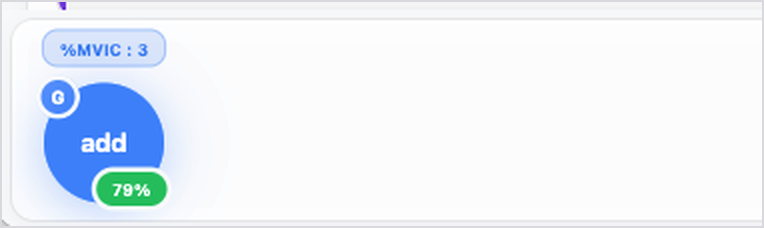

Capteur connecté et associé à un muscle
b — Capteur connecté et associé à un muscle
Figure 4 — Bandeau des capteurs, au bas du profil patientDétail agrandi de l'écran de la figure 3 b.

Une fois les capteurs connectés et associés, l'application propose deux modes de séance :

  • Libre — l'acquisition démarre et s'arrête à votre main, sans trame imposée.
  • Protocoles — la séance suit une trame d'exercices et de séries définie à l'avance.

Mesurez d'abord la MVIC décrite au § 10.3 : sans elle, l'application affiche le signal en millivolts mais ne peut pas le normaliser en pourcentage de la contraction maximale. Lancez ensuite l'exercice : le biofeedback démarre une fois la qualité du signal validée par l'application. L'écran de séance affiche le signal en temps réel, le chronomètre, le compteur de séries et, lorsque la MVIC a été mesurée, le signal normalisé en %MVIC.

3.5 Réglages et gestion du compte

Les réglages regroupent les préférences d'affichage, l'accès à l'assistance, les documents de référence et les actions sur le compte :

  • Préférences : langue de l'interface — français ou anglais —, thème d'affichage — clair, sombre ou automatique — et mode bêta.
  • Aide et support : formulaire de contact du fabricant.
  • Plus : accès à MyoLab, présentation de l'éditeur, politique de confidentialité et conditions générales d'utilisation.
  • Actions sur le compte : organisation de rattachement, déconnexion et suppression du compte.

Le mode bêta est désactivé par défaut. Il donne accès à des fonctionnalités encore en phase de test, identifiées par un marqueur « bêta » dans l'interface. Son activation demande une confirmation explicite : ces fonctionnalités peuvent évoluer, comporter des anomalies ou être retirées, et leurs résultats ne sont pas validés cliniquement — ils ne remplacent pas votre jugement clinique. Le mode bêta peut être désactivé à tout moment depuis les réglages.

Le numéro de version de l'application est affiché au bas de l'écran des réglages.

3.6 Sécurité et données personnelles

  • Les données de séance sont des données de santé : protégez l'accès à votre terminal et à votre compte MyoCare.
  • Le capteur ne conserve ni identité ni donnée patient : il ne transmet que le signal musculaire mesuré, à un seul terminal à la fois et à quelques mètres de portée. Un capteur déjà connecté n'est plus accessible depuis un autre terminal : la connexion reste exclusive pendant toute la séance. Les identités et les résultats ne sont conservés que dans l'application, dont l'accès est protégé par le compte professionnel.
  • Maintenez l'application à jour : une mise à jour peut corriger une anomalie ayant une incidence sur la sécurité ou sur la qualité du signal.
  • Les modalités de traitement des données figurent dans la politique de confidentialité MyoCare : https://privacy-policy-one-lovat.vercel.app/.

3.7 Historique des versions de l'application

Tableau 1 — Historique des versions de l'application MyoCare
VersionDatePrincipales évolutions
4.0.0 ou ultérieure20/09/2026Version déployée au titre du marquage CE, publiée sur l'App Store (iOS) et sur Google Play (Android).

Tableau à compléter et à maintenir à chaque publication d'une nouvelle version de l'application.

4 Destination du dispositif

4.1 Destination (usage prévu)

Le système MyoCare est destiné à mesurer et à restituer en temps réel, sous forme de biofeedback, l'activité électrique de surface des muscles squelettiques d'un patient engagé dans un programme de rééducation ou de réentraînement moteur, afin de l'aider à percevoir, à déclencher, à doser et à équilibrer ses contractions musculaires volontaires.

Le dispositif est mis en œuvre par un professionnel de santé.

4.2 Durée de vie prévue et remplacement

Durée de vie prévue en usage normal : 5 ans. Remplacez le dispositif à l'issue de cette durée, ou plus tôt dans l'un des cas suivants :

  • sur instruction du fabricant ;
  • lorsque des conditions d'utilisation plus sévères que la normale ont dégradé ses caractéristiques essentielles ;
  • en cas de dommage visible : fissure, déformation, gonflement du boîtier, électrode détériorée ou corrodée ;
  • lorsque l'autonomie de la batterie devient insuffisante pour une séance.

Voir le chapitre 12 pour les consignes d'élimination.

4.3 Indications

Accompagnement par biofeedback EMG de surface du travail actif du recrutement musculaire volontaire, du contrôle moteur et de la symétrie entre côté droit et côté gauche, dans le cadre d'une prise en charge de rééducation ou de réathlétisation conduite par un professionnel de santé.

4.4 Contre-indications

Ne pas appliquer le capteur :

  • sur ou à proximité d'une plaie ouverte, d'une brûlure, d'une lésion cutanée, d'une zone infectée ou d'une dermatose évolutive ;
  • sur une cicatrice récente ou une zone opérée non consolidée ;
  • sur ou à proximité d'une fracture ;
  • sur le visage, au voisinage de l'œil ou sur une muqueuse ;
  • chez un patient présentant une allergie connue à l'un des matériaux en contact avec la peau (voir § 13.3) ;
  • pour tout usage autre que celui décrit au § 4.1.

Précaution particulière : le dispositif n'émet aucune stimulation électrique et n'injecte aucun courant thérapeutique dans le patient. L'utilisation chez un patient porteur d'un dispositif électronique implanté actif — stimulateur cardiaque, défibrillateur implantable, neurostimulateur — n'a pas été évaluée. Demandez l'avis du médecin qui suit le patient et maintenez le capteur à au moins 15 cm de l'implant.

4.5 Données d'aptitude à l'utilisation

Tableau 2 — Données d'aptitude à l'utilisation
RubriqueDescription
Indication médicale prévueÉvaluation qualitative et restitution en temps réel des niveaux d'activation musculaire volontaire au cours d'exercices de rééducation.
Population de patientsAdultes (18 ans et plus), sans limite d'âge supérieure, capables de comprendre une consigne d'exercice et de produire une contraction volontaire. Usage pré ou post-opératoire sur accord du médecin.
Partie du corps concernéeSurface cutanée des membres et du tronc, au regard du muscle travaillé. Peau intacte, sans plaie ni lésion.
Nature du contactContact direct de trois électrodes sèches clipsées au boîtier du capteur, maintenues par une sangle ou un tape.
Profil de l'utilisateur professionnelMasseur-kinésithérapeute, médecin de médecine physique et de réadaptation, préparateur physique ou tout professionnel de santé formé à la rééducation motrice.
Profil de l'utilisateur non professionnelAucun. Le dispositif est mis en œuvre par le professionnel de santé ; l'usage autonome par le patient, notamment à domicile, n'est pas revendiqué.
Environnement d'utilisationÉtablissement de soins professionnel (cabinet, service de rééducation, salle de réathlétisation), au sens de l'EN 60601-1-2. L'usage à domicile n'est pas revendiqué.
Principe de fonctionnementLes différences de potentiel de quelques millivolts produites par la contraction musculaire sont recueillies par deux électrodes de mesure, amplifiées et filtrées par un étage analogique dédié référencé sur une troisième électrode, numérisées, puis transmises sans fil au terminal. Lorsqu'une contraction volontaire maximale isométrique de référence a été enregistrée, les valeurs sont exprimées en pourcentage de cette référence.

4.6 Ce que le dispositif ne fait pas

Le système MyoCare ne pose aucun diagnostic, ne surveille aucun paramètre vital, ne déclenche aucune alarme clinique et ne délivre aucune thérapie. Les valeurs affichées sont des grandeurs relatives, rapportées, le cas échéant, à une contraction de référence propre au patient, au muscle et au positionnement du capteur : elles ne constituent pas une mesure métrologique, ne doivent pas être comparées d'un patient à l'autre et ne peuvent servir de critère diagnostique.

5 Précautions de sécurité

Ce chapitre doit être lu intégralement et compris avant toute utilisation. Il ne répète pas les consignes détaillées ailleurs dans la notice : contre-indications (§ 4.4), nettoyage et désinfection (§ 6.4), mise en charge (§ 8.2), préparation de la mesure (chapitre 10) et compatibilité électromagnétique (chapitre 14).

5.1 Précautions générales

  • N'ouvrez pas, ne démontez pas et ne modifiez pas le capteur ni le dock : ils ne contiennent aucune pièce réparable ou remplaçable par l'utilisateur, batterie comprise, et toute modification non autorisée par le fabricant supprime la conformité du dispositif.
  • N'utilisez que les accessoires listés au § 9.2 : ce sont aussi les seuls éléments que l'utilisateur peut remplacer.
  • Manipulez le capteur avec soin : ne le laissez pas tomber et ne le soumettez pas à des chocs.
  • Assurez-vous que le patient peut maintenir son équilibre pendant qu'il regarde l'écran, afin d'éviter toute chute.
  • Tenez le dispositif, la sangle et l'emballage hors de portée des enfants et des animaux lorsqu'ils ne sont pas utilisés.

5.2 Peau et électrodes

  • N'appliquez le capteur que sur une peau intacte, dans le respect des contre-indications du § 4.4.
  • Durée maximale d'application continue du capteur sur la peau : 6 heures. Au-delà, retirez le capteur et inspectez la zone d'application avant de poursuivre.
  • Nettoyez et désinfectez le capteur entre deux patients (§ 6.4). Ne partagez pas le dispositif entre plusieurs patients lorsque les conséquences d'une contamination croisée pourraient être graves.
  • Les électrodes à gel compatibles (§ 9.2) sont à usage unique : ne les réutilisez pas, et ne les utilisez pas après leur date de péremption ni si leur gel est sec ou leur emballage endommagé.
  • Les parties conductrices du capteur ne doivent entrer en contact avec aucune autre partie conductrice, y compris une liaison à la terre de protection.

5.3 Batterie, charge et dock

  • Alimentez le dock exclusivement par un adaptateur secteur USB-C délivrant 5 V et au moins 1 A, conforme à l'EN/IEC 62368-1 ou à l'IEC 60601-1. L'adaptateur n'est pas fourni : la référence recommandée figure au § 9.2. Un adaptateur qui n'est pas certifié IEC 60601-1 doit rester hors de l'environnement du patient.
  • N'utilisez jamais un adaptateur ou un câble endommagé, ni une source délivrant une tension supérieure à 5 V.
  • Posez le dock sur un plan stable, sans le couvrir ni l'enfermer pendant la charge, et respectez les conditions de charge du tableau 3 (§ 6.1). Laissez revenir à température ambiante un capteur sortant du froid ou d'une exposition prolongée à la chaleur avant de le charger.
  • Maintenez les contacts de charge du dock et du capteur propres et secs. N'introduisez aucun objet métallique ni aucun liquide dans un emplacement de charge.
  • Le capteur contient une batterie au lithium-polymère : ne le percez pas, ne le chauffez pas, ne le jetez pas au feu et ne l'immergez pas.

5.4 Implants actifs et imagerie par résonance magnétique

  • Le capteur porte un aimant permanent — son électrode de référence — et son maintien sur le dock est magnétique. Tenez le capteur et le dock à au moins 15 cm d'un dispositif implanté actif (voir la précaution particulière du § 4.4), et à l'écart des objets sensibles aux champs magnétiques, par exemple les cartes à piste magnétique.
  • N'introduisez jamais le capteur ni le dock dans une salle d'imagerie par résonance magnétique : la batterie et l'électronique sont sensibles aux champs magnétiques intenses.

5.5 Compatibilité électromagnétique

Un appareil électromédical exige des précautions particulières en matière de compatibilité électromagnétique. Installez et utilisez le dispositif conformément au chapitre 14 : il rassemble les mises en garde réglementaires — accessoires et câbles, distance de 30 cm avec les équipements de communication radioélectrique portables, appareils voisins ou empilés — et les tableaux de conformité.

  • Tenez le système à au moins 30 cm des sources de champ magnétique à la fréquence du réseau et des émetteurs puissants (radar, four à micro-ondes), et évitez la proximité immédiate d'une source de décharges électrostatiques ou d'un autre émetteur dans la bande des 2,4 GHz.
  • Une perturbation électromagnétique peut interrompre l'acquisition ou la liaison sans fil : éloignez-vous de la source de perturbation et reprenez la séance une fois la liaison rétablie.

6 Conditions générales d'utilisation

6.1 Environnement de fonctionnement

Le dispositif s'utilise en intérieur, dans un local propre et sec, au sol plan et stable. Ménagez un espace suffisant autour du patient pour la réalisation des exercices. Le dispositif n'est pas prévu pour un usage en environnement chirurgical, en salle d'imagerie par résonance magnétique, au voisinage d'équipements chirurgicaux à haute fréquence, en atmosphère enrichie en oxygène, ni dans un aéronef ou un véhicule en mouvement.

Tableau 3 — Conditions d'environnement
ParamètreFonctionnementChargeStockage et transport
Température+5 à +40 °C+10 à +35 °C−25 à +70 °C
Humidité relative15 à 93 %, sans condensation15 à 93 %, sans condensationJusqu'à 90 %, sans condensation (au-delà de +35 °C : pression de vapeur d'eau ≤ 50 hPa, selon IEC 60601-1-11)
Pression atmosphérique700 à 1 060 hPa700 à 1 060 hPa700 à 1 060 hPa

6.2 Stockage, emballage et transport

  • Rangez le dispositif propre et sec, à l'abri du rayonnement solaire direct, dans son emballage ou son étui de transport.
  • Ne stockez jamais le dispositif dans un véhicule, sauf pendant son transport.
  • Si le dispositif a été stocké à une température inférieure à 0 °C, laissez sa température interne se stabiliser pendant au moins 30 minutes avant utilisation et vérifiez l'absence de condensation.
  • Après un stockage de plus de 30 jours, vérifiez le niveau de charge et rechargez les capteurs avant utilisation.
  • Conservez l'emballage d'origine : il est requis en cas de retour au fabricant (§ 12.3).

6.3 Étalonnage

Le dispositif ne nécessite aucun étalonnage périodique par l'utilisateur. Les signaux sont normalisés à chaque séance par rapport à la contraction volontaire maximale isométrique (MVIC) mesurée selon le § 10.3 : cette valeur de référence est propre au patient, au muscle et au positionnement du capteur.

Le dispositif est livré prêt à l'emploi. Il n'est pas réparable par l'utilisateur et n'est accompagné d'aucun manuel de maintenance. Pour toute question particulière, contactez le fabricant (chapitre 15).

6.4 Nettoyage et désinfection

Ce paragraphe doit être lu et compris avant toute opération de nettoyage. Le capteur et le dock sont des dispositifs réutilisables, fournis non stériles. Le nettoyage est réalisé par le professionnel de santé.

  • Retirez le capteur du patient et de sa sangle avant tout nettoyage. Ne nettoyez jamais un capteur posé sur le dock, ni un dock raccordé à son alimentation.
  • Nettoyez le boîtier du capteur avec un chiffon doux légèrement humidifié à l'eau ou à l'aide d'un détergent doux.
  • Désinfectez les électrodes et la face en contact avec la peau à l'aide d'un désinfectant de bas niveau ou de niveau intermédiaire, par exemple une lingette imprégnée d'alcool isopropylique à 70 %. Laissez sécher complètement avant de reposer le capteur sur le dock ou de l'appliquer sur un patient.
  • Nettoyez le dock avec un chiffon sec ou légèrement humide ; les contacts de charge se nettoient à sec.
  • Nettoyez la sangle MyoStrap 40 à la main, à l'eau tiède — 30 °C au maximum — additionnée d'un savon doux, rincez-la abondamment et laissez-la sécher à plat, à l'air libre et à l'abri d'une source de chaleur. N'utilisez ni eau de Javel, ni adoucissant ; ne la passez ni au sèche-linge, ni au fer à repasser. Remplacez-la dès que le tissu est détendu, déchiré ou taché de façon permanente.

7 Le capteur MyoCell V3.8

7.1 Description

Le capteur MyoCell est un boîtier compact sans fil qui recueille l'activité électrique de surface d'un muscle, sur une voie de mesure différentielle. Sa face en contact avec la peau porte deux électrodes sèches de mesure, une électrode de référence constituée d'un aimant plaqué or et, en retrait dans deux orifices du boîtier, les deux contacts de charge. Sa face visible porte un indicateur lumineux d'état et un repère de couleur qui identifie le capteur dans l'application (figure 5).

Le capteur ne comporte ni interrupteur, ni bouton, ni connecteur. Il s'active lorsqu'on le pose sur le dock, lorsqu'on l'en retire ou lorsqu'on le secoue : il passe alors en attente de connexion. Laissé immobile vingt secondes sans avoir été connecté, il annonce sa mise en veille par un clignotement rapide de quatre secondes, qu'un mouvement suffit à interrompre. Il se met également en veille à la fin d'une séance, une fois la connexion fermée. Il se recharge uniquement par contact sur le dock MyoPower.

7.2 Interface du capteur

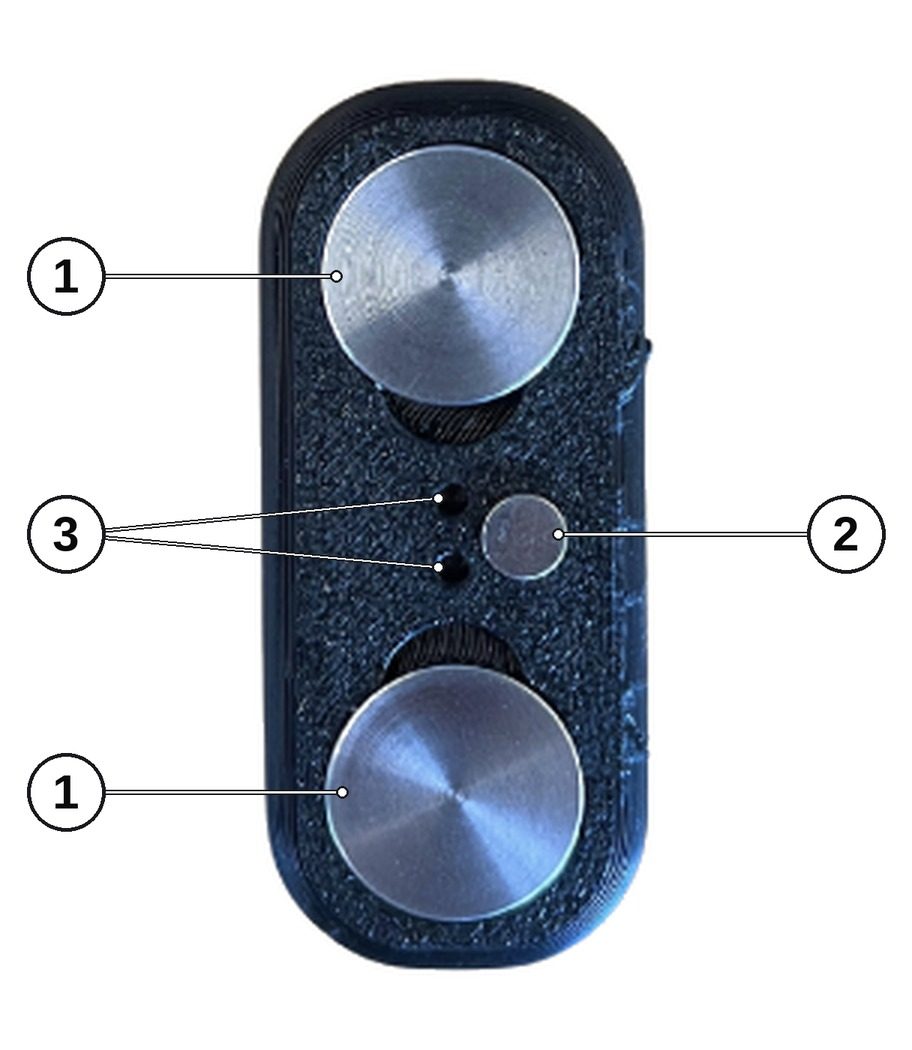

Face en contact avec la peau
a — Face en contact avec la peau

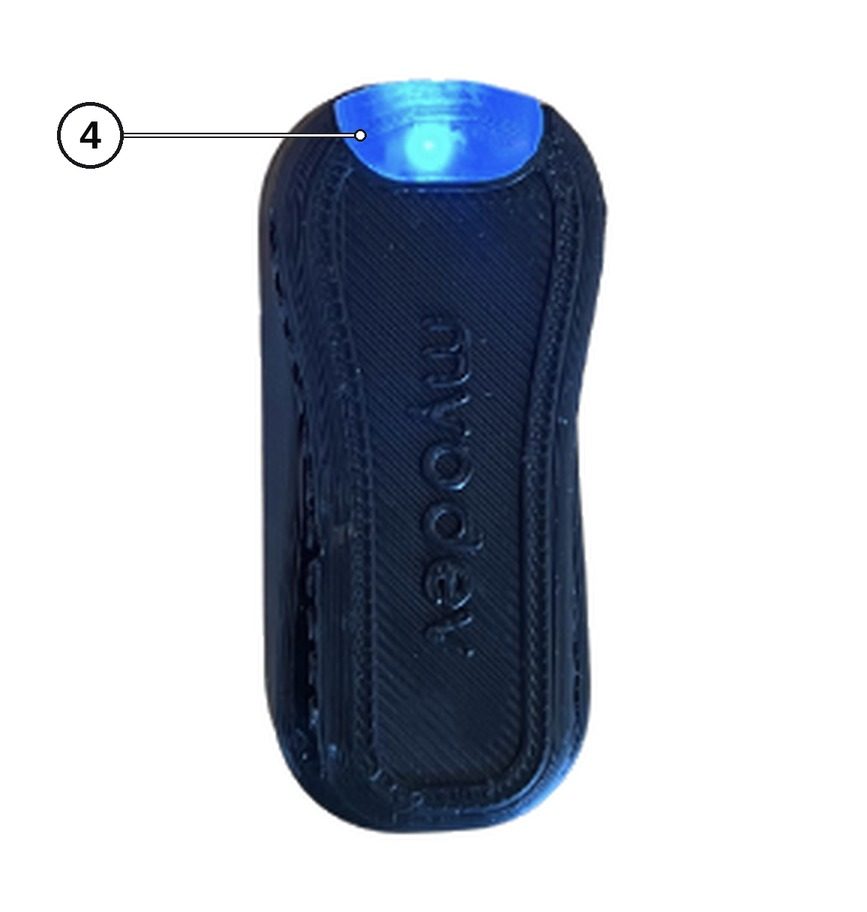

Face visible, indicateur allumé
b — Face visible, indicateur allumé
Figure 5 — Interface du capteur MyoCell(1) électrodes sèches de mesure, (2) électrode de référence, (3) contacts de charge, en retrait dans le boîtier, (4) indicateur lumineux d'état, ici allumé en bleu.

7.3 États de l'indicateur lumineux

L'indicateur lumineux placé sur la face visible du capteur renseigne sur son état. Les motifs décrits ci-dessous sont ceux du logiciel embarqué retenu pour les essais de conformité (version MCF3 1.3.8). Le bleu signale un fonctionnement normal : il passe au rouge, sans que le rythme change, dès que la batterie descend à 20 % ou moins.

Tableau 4 — États de l'indicateur lumineux du capteur
IndicateurSignificationAction attendue

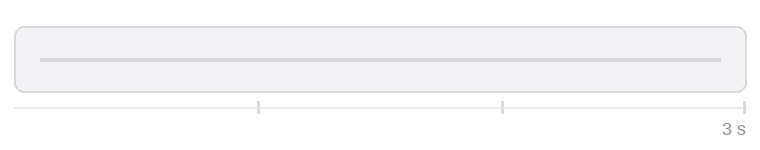

ÉteintÉteint — capteur en veille, ou batterie épuisée.Secouez le capteur, ou posez-le sur le dock.

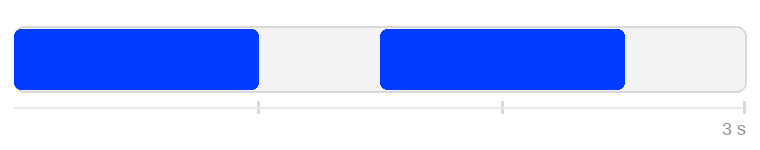

Bleu, allumé une seconde puis éteint une demi-secondeBleu, allumé une seconde puis éteint une demi-seconde — capteur en attente de connexion, visible dans l'application.Connectez le capteur depuis l'application. Laissé immobile vingt secondes, il se met en veille.
Bleu, double éclair bref chaque secondeBleu, double éclair bref chaque seconde — capteur connecté ; aucune mesure en cours, ou mesure en pause.Aucune. Lancez ou reprenez la mesure depuis l'application.

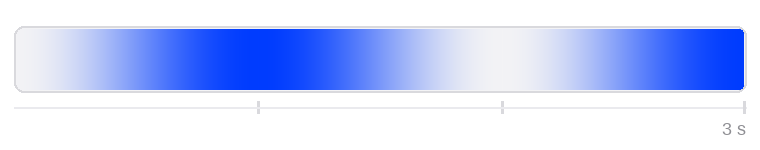

Bleu, fondu lentBleu, fondu lent — mesure en cours, le signal est transmis à l'application.Aucune — fonctionnement normal.

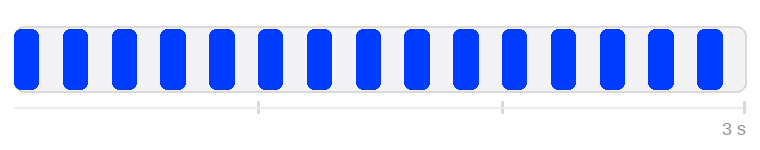

Bleu, clignotement rapide pendant quatre secondesBleu, clignotement rapide pendant quatre secondes — le capteur annonce sa mise en veille.Bougez le capteur pendant ces quatre secondes pour le maintenir actif.

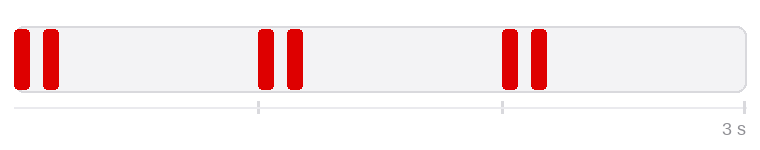

Rouge, au rythme de l'état en coursRouge, au rythme de l'état en cours — batterie à 20 % ou moins.Terminez la séance et reposez le capteur sur le dock.

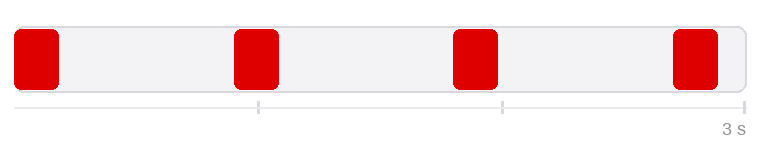

Rouge, un éclair bref chaque secondeRouge, un éclair bref chaque seconde — anomalie du capteur ; la mesure est interrompue.Reposez le capteur sur le dock, puis reprenez la connexion. Si l'anomalie persiste, voir le chapitre 11.
Orange fixeOrange fixe — capteur posé sur le dock, charge en cours.Aucune. Une charge complète demande environ quatre heures.

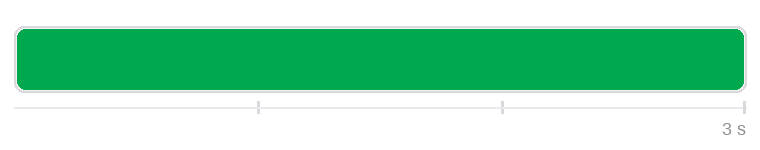

Vert fixeVert fixe — capteur posé sur le dock, batterie chargée à 80 % ou plus.Le capteur peut être retiré du dock.

Pendant la charge, la liaison sans fil du capteur est désactivée : le capteur n'apparaît pas dans l'application tant qu'il est posé sur le dock. Il redevient disponible dès qu'il en est retiré.

7.4 Caractéristiques techniques du capteur

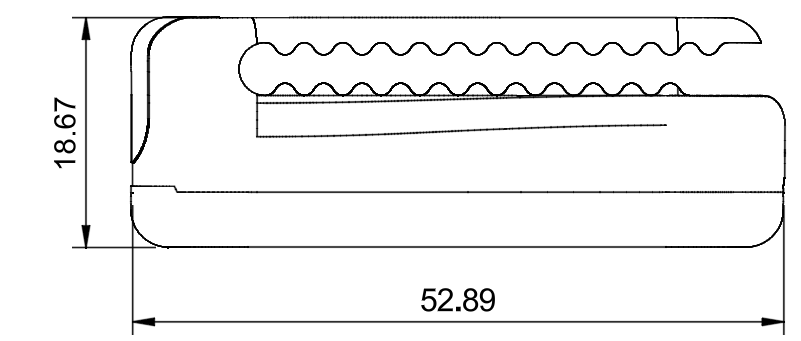

Vue de profil
a — Vue de profil

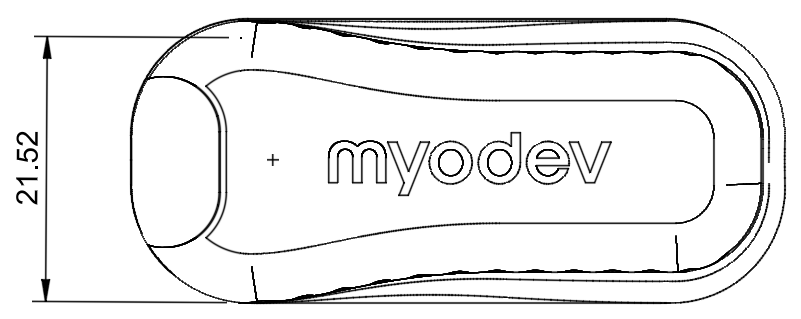

Vue de dessus
b — Vue de dessus
Figure 6 — Dimensions du capteur MyoCellCotes en millimètres : longueur 52,89, hauteur 18,67, largeur 21,52. Les deux vues sont à la même échelle.
Tableau 5 — Caractéristiques techniques du capteur
CaractéristiqueValeur
Mécanique
Dimensions (l × L × h)21,5 × 52,9 × 18,7 mm (dessin coté : figure 6)
Masseenviron 30 g
Degré de protectionIP22
Température de surface au contact de la peauinférieure à 41 °C
Acquisition du signal
Voies d'acquisition1 voie d'EMG de surface différentielle par capteur
Électrodes2 électrodes sèches de mesure de 5 mm et 1 électrode de référence constituée d'un aimant plaqué or de 5 mm de diamètre
Bande utile du signal20 à 450 Hz
Filtrage embarquéFiltre coupe-bande sur la fréquence du réseau électrique (50 Hz) et ses harmoniques (100, 150 et 200 Hz), largeur 4 Hz, actif par défaut
Fréquence d'échantillonnage1 000 Hz ; réglable par l'application à 250, 500 ou 1 000 Hz
Résolution du convertisseur14 bits
Plage d'entrée différentielle±2,5 mV, soit 5 mV crête à crête
Protection des entréesLimitation du courant patient sur les trois électrodes ; protection contre les décharges électrostatiques
Détection d'électrode décolléeOui, matérielle ; signalée à l'application
Communication sans fil
Technologie radioBluetooth Low Energy 5, module u-blox NINA-B306 pré-certifié
Bande de fréquences2 402 à 2 480 MHz, 40 canaux
ModulationGFSK
Largeur de bande par canal2 MHz
Puissance conduite maximale+8 dBm (environ 6,3 mW)
Puissance isotrope rayonnée équivalente maximale+10 dBm (10 mW)
AntenneAntenne imprimée intégrée, gain +2 dBi, non détachable
Portée annoncéeenviron 10 m en champ libre, en mode standard
Alimentation et énergie
AlimentationBatterie lithium-polymère 1 élément, 3,7 V, 80 mAh, intégrée et non remplaçable
Autonomie en acquisitionenviron 12 heures
Durée de charge complèteenviron 4 heures
Comportement en chargeAcquisition et liaison radio désactivées par le logiciel embarqué
Mode d'économie d'énergieMise en veille automatique après vingt secondes d'immobilité sans connexion, précédée d'un clignotement d'alerte de quatre secondes ; réveil par mouvement du boîtier ou par pose sur le dock
Classification selon l'EN 60601-1
Protection contre les chocs électriquesAppareil à source électrique interne ; partie appliquée de type BF, non protégée contre les effets de la décharge d'un défibrillateur
Mode de fonctionnementContinu
Atmosphères particulièresNon adapté à une utilisation en atmosphère enrichie en oxygène ni en présence de gaz anesthésiques inflammables
StérilitéDispositif réutilisable, fourni non stérile, non stérilisable

8 Le dock de charge MyoPower V3

8.1 Description et interface

Le dock MyoPower est une station de charge de table qui recharge simultanément jusqu'à quatre capteurs. Chaque emplacement comporte deux broches de contact, est protégé individuellement et maintient le capteur par aimantation : le capteur peut être posé dans les deux sens, la charge s'établit quelle que soit son orientation. Le dock est alimenté par un connecteur USB-C situé sur son flanc. Il ne comporte aucune partie appliquée et n'entre jamais en contact avec le patient.

Vue de dessus
a — Vue de dessus
Vue de face
b — Vue de face
Figure 7 — Interface du dock MyoPower(1) connecteur USB-C et câble d'alimentation, (2) capteur MyoCell en charge sur son emplacement, (3) emplacement de charge libre, (4) compartiment de rangement des sangles MyoStrap 40.

8.2 Mise en charge des capteurs

  • Raccordez l'adaptateur USB-C conforme au § 5.3 au connecteur du dock, puis à la prise secteur.
  • Posez chaque capteur sur un emplacement, contacts de charge face aux broches du dock : il est maintenu par aimantation, dans un sens comme dans l'autre. L'indicateur du capteur confirme la mise en charge (§ 7.3).
  • Laissez charger jusqu'à l'indication de charge terminée : une charge complète demande environ 4 heures.
  • Pendant la charge, l'acquisition et la liaison sans fil du capteur sont désactivées : c'est le comportement normal du dispositif.

8.3 Caractéristiques techniques du dock

Tableau 6 — Caractéristiques du dock de charge
CaractéristiqueValeur
Dimensions (l × L × h)70 × 200 × 140 mm
Masse200 g
Emplacements de charge4, protégés individuellement, à contacts par broches
Alimentation d'entrée5 V continu en très basse tension de sécurité, connecteur USB-C
Adaptateur secteurNon fourni — 5 V, au moins 1 A, conforme EN/IEC 62368-1 (voir § 5.3). Référence recommandée : CUI Inc. SWI20CB-T-E
Partie appliquéeAucune
InstallationPosé sur un plan horizontal stable, ventilé, non couvert
Câble d'alimentationUSB-C vers USB-C, fourni — Same Sky CBL-UC-UC-10BP, blindé, longueur 1 m (longueur maximale)

9 Premiers pas

9.1 Contenu de l'emballage commercial

L'utilisateur reçoit :

  • deux capteurs MyoCell V3.8 au minimum — la quantité dépend de la configuration commandée ;
  • le dock de charge MyoPower V3 ;
  • la ou les sangles de fixation MyoStrap 40, taille M ;
  • un câble USB-C vers USB-C de 1 m (Same Sky CBL-UC-UC-10BP) pour l'alimentation du dock ;
  • la présente notice d'utilisation.

La batterie est déjà installée dans le capteur et n'est pas amovible. L'adaptateur secteur USB-C n'est pas fourni : voir la mise en garde du § 5.3. Aucune fiche de démarrage rapide n'accompagne le produit : le guide de démarrage rapide figure en annexe 1 de la présente notice.

9.2 Accessoires

Le dispositif s'utilise avec les accessoires et consommables suivants :

  • sangle de fixation MyoStrap 40, taille M ;
  • câble d'alimentation USB-C vers USB-C de 1 m, fourni — Same Sky CBL-UC-UC-10BP ;
  • adaptateur secteur USB-C 20 W, non fourni — CUI Inc. SWI20CB-T-E (ou tout adaptateur 5 V ≥ 1 A conforme à l'IEC 60601-1 ou à l'IEC 62368-1) ;
  • électrodes à gel solide à pression compatibles, non fournies par Myodev : les capteurs MyoCell acceptent les électrodes ECG Kendall H124SG (Cardinal Health), diamètre 24 mm, à usage unique, en remplacement des électrodes sèches. Respectez la notice de leur fabricant (§ 5.2).

En cas de besoin de remplacement, contactez Myodev (§ 15.2).

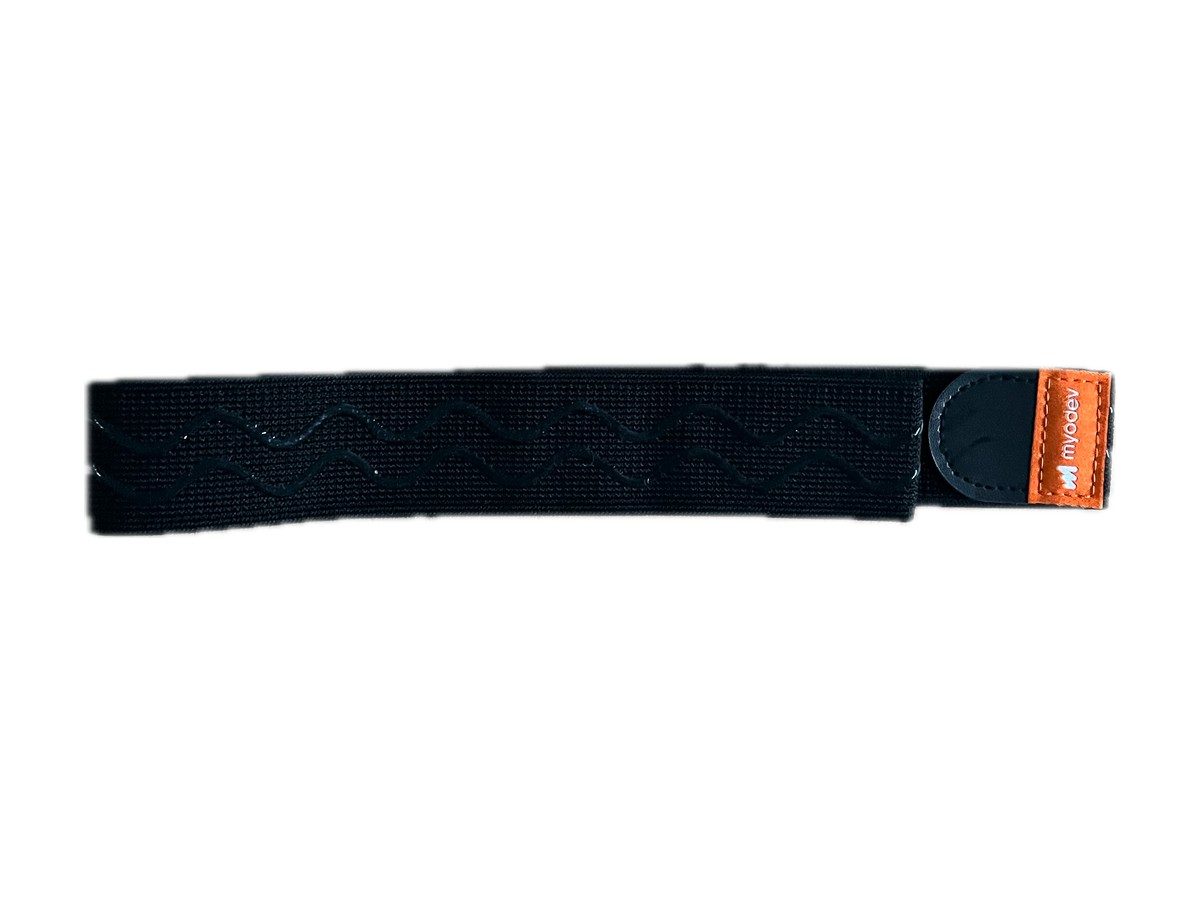

Sangle de fixation MyoStrap 40, taille M
a — Sangle de fixation MyoStrap 40, taille M

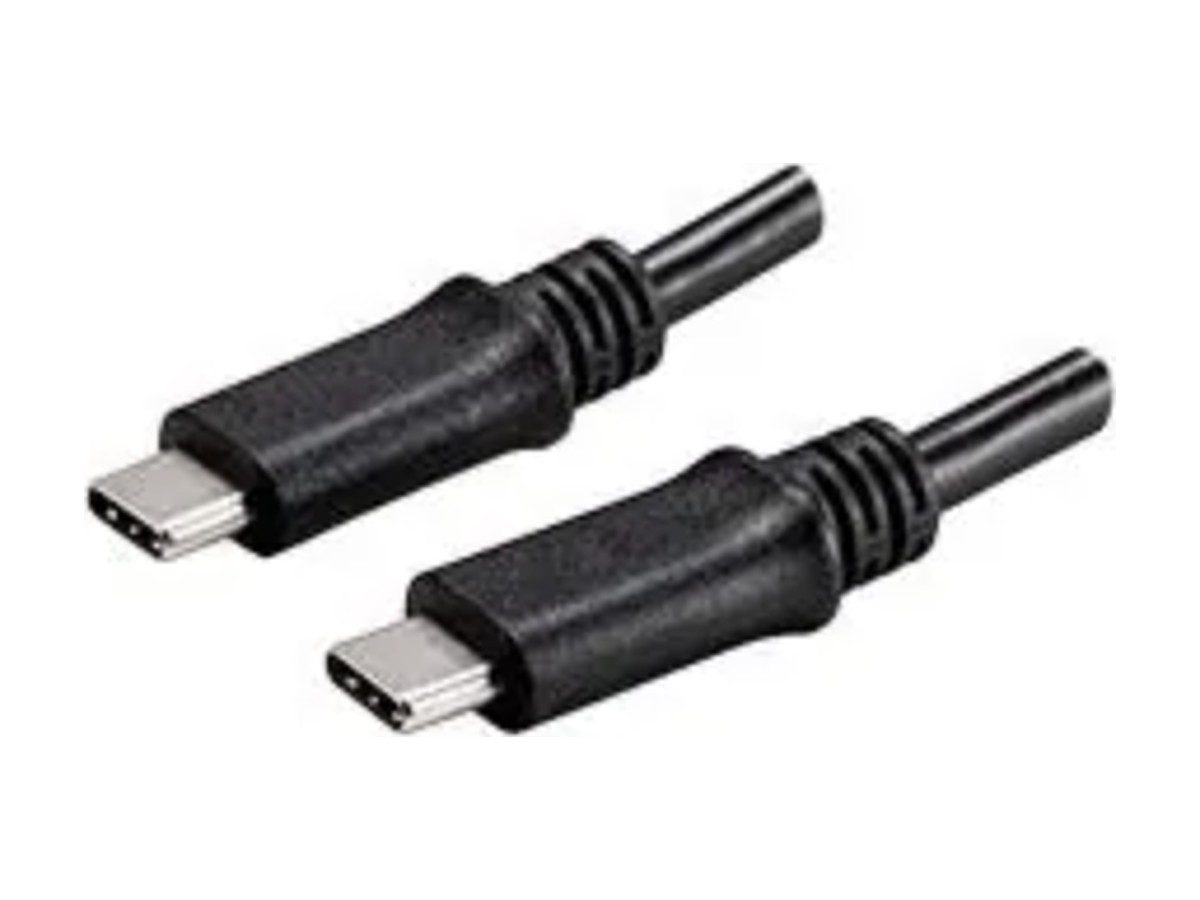

Câble USB-C vers USB-C de 1 m, fourni
b — Câble USB-C vers USB-C de 1 m, fourni

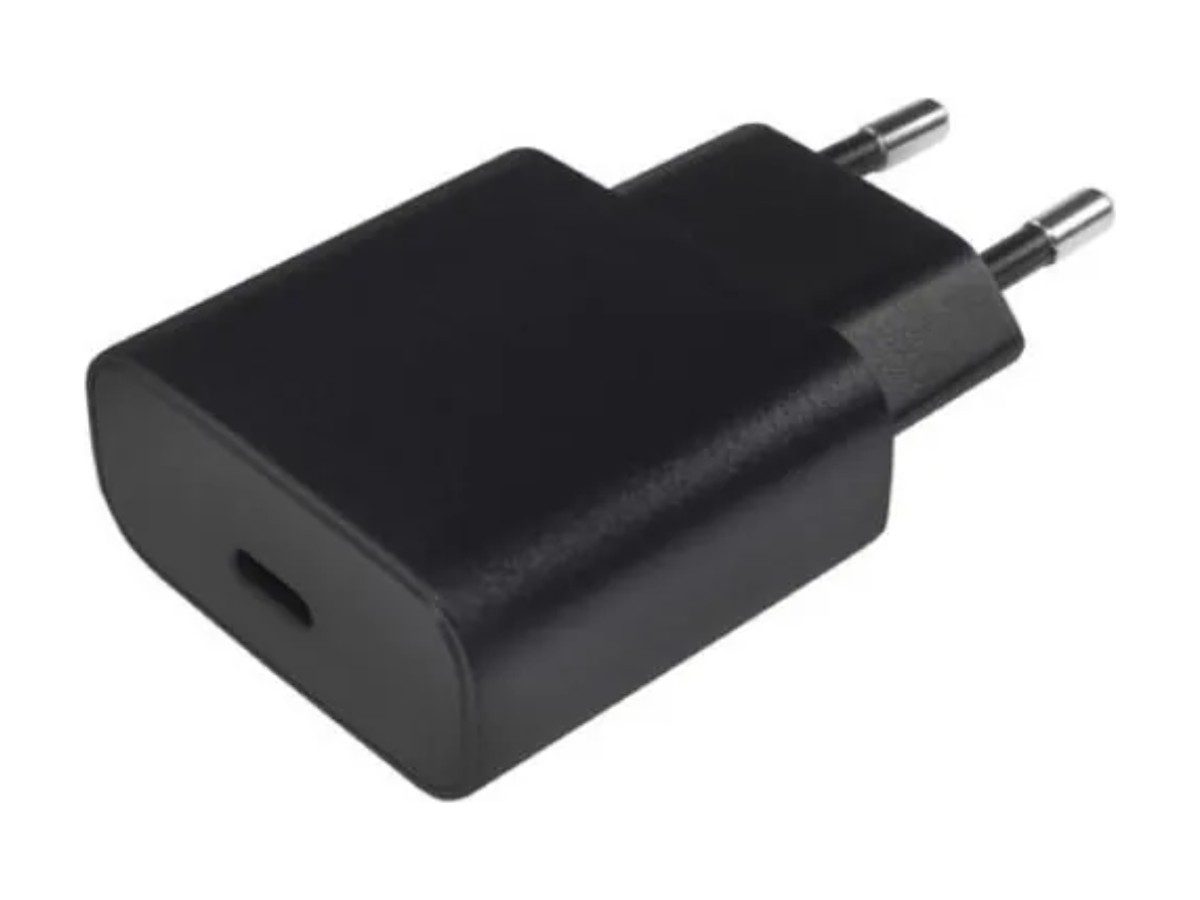

Adaptateur secteur CUI SWI20CB-T-E, non fourni
c — Adaptateur secteur CUI SWI20CB-T-E, non fourni

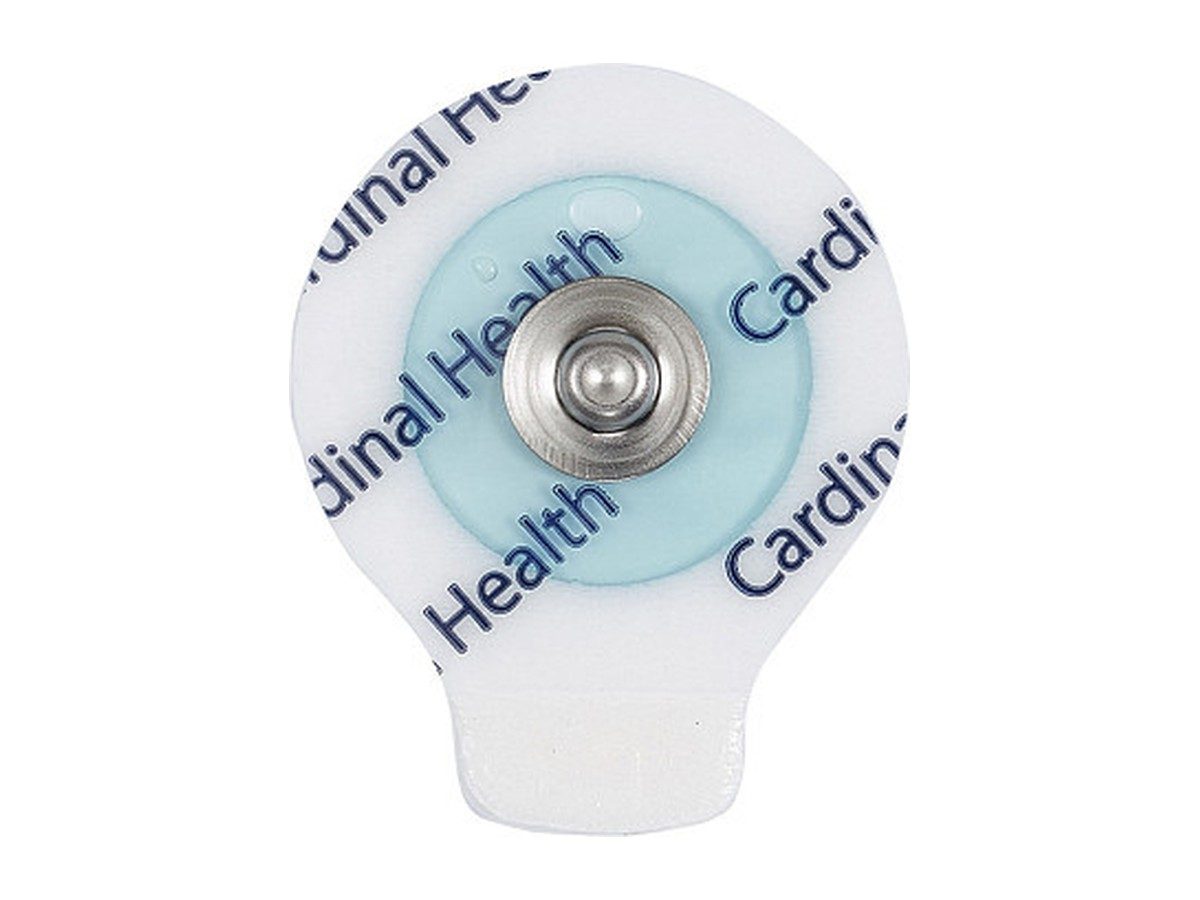

Électrode à gel Kendall H124SG, non fournie
d — Électrode à gel Kendall H124SG, non fournie
Figure 8 — Accessoires et consommables

9.3 Mise en route

  • Vérifiez à réception que la livraison est complète et que le capteur, le dock et la sangle sont exempts de dommage visible. En cas d'anomalie, n'utilisez pas le dispositif et contactez le fabricant.
  • Chargez complètement les capteurs avant la première utilisation (§ 8.2).
  • Installez l'application MyoCare et créez votre compte (§ 3.1 et 3.2).
  • Désinfectez le capteur avant la première application sur un patient (§ 6.4).
  • Retirez le capteur du dock : il s'active et passe en attente de connexion.
  • Connectez les capteurs un par un dans l'application, en respectant leur repère de couleur (§ 3.4).
  • Ne touchez pas les électrodes pendant l'établissement de la connexion.

10 Préparation de la mesure et bonnes pratiques

10.1 Préparation de la peau

Aucune préparation particulière de la peau n'est nécessaire. Seule une pilosité importante sur la zone d'application peut dégrader le contact des électrodes : dans ce cas, tondez ou rasez la zone avant de poser le capteur. Une peau propre et sèche, sans crème ni huile, garantit le meilleur signal.

  • Vérifiez que la peau de la zone d'application est intacte (voir les contre-indications du § 4.4).

10.2 Positionnement du capteur

Pour chaque muscle sélectionné dans le profil patient, l'application présente à l'écran l'emplacement recommandé du capteur et l'orientation à respecter : suivez ce guide visuel. Positionnez le capteur sur le ventre du muscle à travailler, les deux électrodes de mesure alignées avec la direction des fibres musculaires, à distance des tendons et du bord du muscle. Maintenez-le avec la sangle MyoStrap 40, serrée juste assez pour assurer un contact franc et stable des trois électrodes sans gêner la circulation.

L'application indique la qualité du signal obtenu. Si elle signale un signal inexploitable ou une électrode décollée, vérifiez l'état de la peau (§ 10.1) et reprenez le positionnement avant de poursuivre. Utilisez le même emplacement d'une séance à l'autre : c'est la condition pour que les séances soient comparables entre elles.

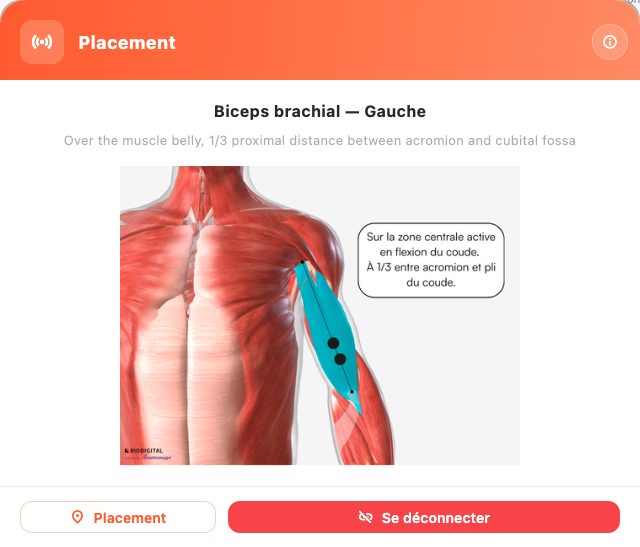

Guide de placement affiché par l'application (biceps brachial gauche)
a — Guide de placement affiché par l'application (biceps brachial gauche)

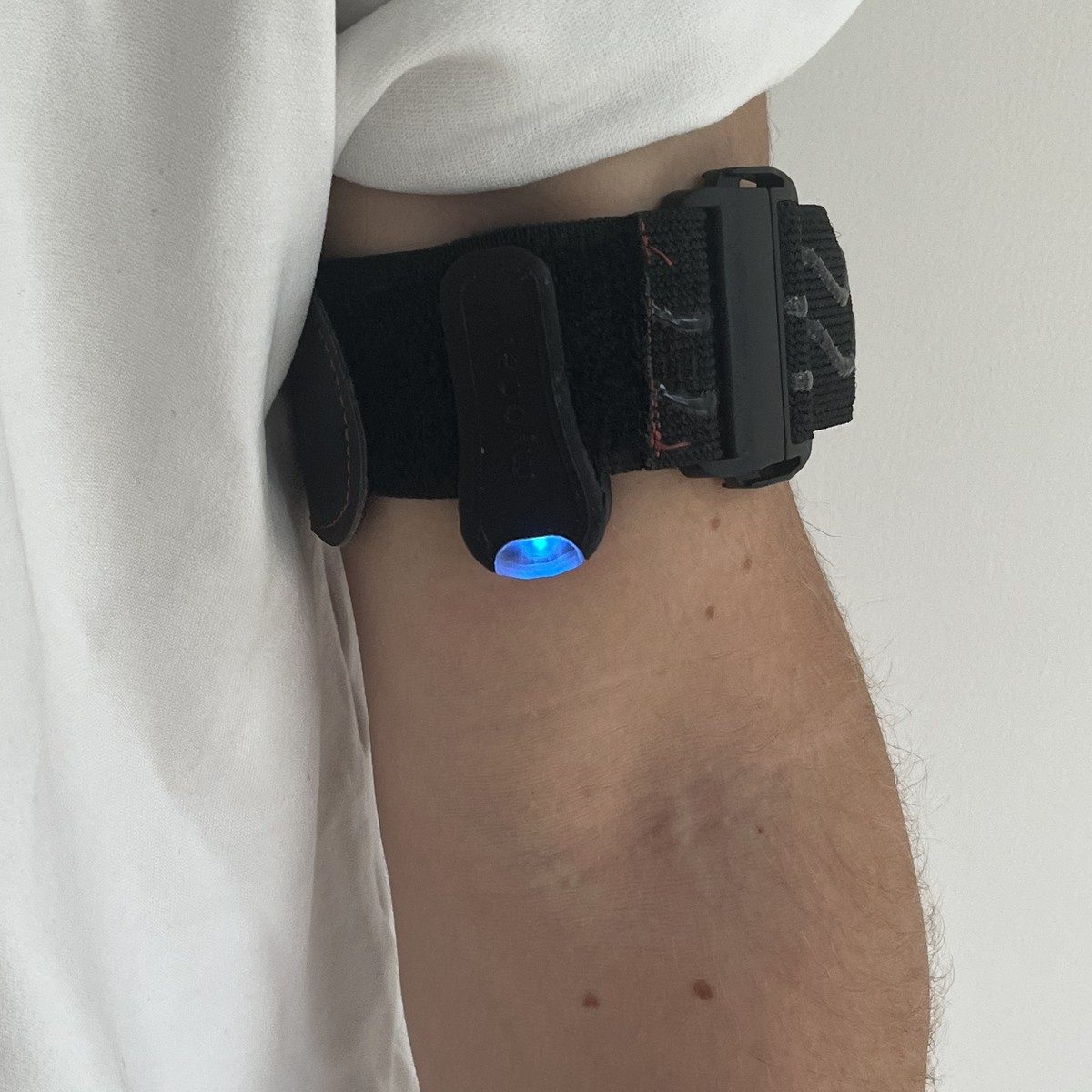

Capteur maintenu par la sangle MyoStrap 40 sur le même muscle
b — Capteur maintenu par la sangle MyoStrap 40 sur le même muscle
Figure 9 — Guide de positionnement affiché par l'application et pose du capteur

10.3 Normalisation par la MVIC (contraction maximale de référence)

L'application permet de mesurer, pour chaque muscle instrumenté, la contraction volontaire maximale isométrique (MVIC), c'est-à-dire la valeur maximale d'activation musculaire du patient. Une fois cette valeur mesurée, les signaux de la séance sont normalisés par rapport à elle et exprimés en pourcentage de MVIC (%MVIC). Le protocole proposé par l'application est le suivant : contraction maximale tenue environ 5 secondes, 3 répétitions par muscle, 10 secondes de repos entre chaque répétition.

10.4 Déroulement de la séance

Suivez les exercices proposés par l'application. Le biofeedback est restitué en temps réel : niveau d'activation du muscle, atteinte de la cible demandée et, lorsque deux capteurs sont utilisés, équilibre entre le côté droit et le côté gauche. Ces indicateurs servent à guider l'exécution de l'exercice pendant la séance ; leur interprétation clinique relève du professionnel de santé.

Terminez la séance dans l'application, retirez la sangle puis le capteur, inspectez la zone d'application, nettoyez le capteur selon le § 6.4 et reposez-le sur le dock. Les données de la séance sont enregistrées automatiquement.

10.5 Bonnes pratiques de mesure

  • Restez à quelques mètres des moteurs, des lignes de puissance et des autres sources de perturbation à 50 ou 60 Hz : le capteur filtre la fréquence du réseau électrique et ses premières harmoniques, mais ce filtrage ne compense pas une source proche.
  • Gardez le terminal à portée radio du capteur et évitez d'interposer le corps du patient entre les deux.
  • Limitez le nombre de liaisons Bluetooth actives sur le terminal pendant une séance.
  • Reproduisez d'une séance à l'autre le même positionnement du capteur, la même posture et le même protocole d'exercice.
  • Notez dans le profil patient tout élément susceptible d'expliquer une variation : fatigue, douleur, changement de sangle, repositionnement.

11 Dépannage

Si une difficulté survient, recherchez-la dans les tableaux ci-dessous avant de contacter l'assistance.

11.1 Difficultés liées au capteur

Tableau 7 — Difficultés liées au capteur
SymptômeActions
Le capteur ne s'active pas
  1. Secouez le capteur : passé vingt secondes d'immobilité sans connexion, le capteur se met en veille.
  2. Reposez le capteur sur le dock et vérifiez que l'indicateur confirme la charge.
  3. Laissez-le charger au moins 30 minutes, puis retirez-le.
  4. Vérifiez que l'adaptateur et le câble USB-C fonctionnent.
  5. Si le défaut persiste, contactez le fabricant.
Signal absent, saturé ou instable
  1. Vérifiez que la peau est propre et sèche et que la pilosité ne gêne pas le contact (§ 10.1).
  2. Repositionnez le capteur dans l'axe des fibres musculaires (§ 10.2).
  3. Resserrez légèrement la sangle.
  4. Vérifiez l'absence de crème ou d'huile sur la peau.
Alerte d'électrode décolléeRepositionnez le capteur et resserrez la sangle. Vérifiez la propreté des électrodes et désinfectez-les si nécessaire.
Valeurs anormalement élevées ou basses pendant toute la séanceLa MVIC a probablement été mesurée sur une contraction incomplète : recommencez la mesure de la MVIC (§ 10.3).
Résultats non comparables d'une séance à l'autreVérifiez que le positionnement du capteur, la posture et le protocole d'exercice sont identiques, et que la MVIC a été mesurée de nouveau.
Autonomie nettement réduiteLa batterie arrive en fin de vie : contactez le fabricant pour le remplacement du capteur (§ 4.2).
Boîtier déformé ou gonfléCessez immédiatement l'utilisation, isolez le capteur hors du dock et contactez le fabricant.
Échauffement anormal du capteurRetirez le capteur, cessez l'utilisation et contactez le fabricant.
Pièce endommagée ou perdue (sangle, câble, électrode)Contactez le fabricant pour obtenir une pièce de remplacement (§ 9.2 et § 15.2). N'utilisez aucune pièce de substitution qu'il n'a pas spécifiée.

11.2 Difficultés de connexion

Tableau 8 — Difficultés de connexion
SymptômeActions
Le capteur n'apparaît pas dans l'application
  1. Le capteur s'est probablement mis en veille : secouez-le, ou reposez-le un instant sur le dock, puis connectez-le sans tarder.
  2. Vérifiez qu'il n'est pas resté sur le dock : la radio est désactivée en charge.
  3. Vérifiez son niveau de charge.
  4. Activez le Bluetooth du terminal et l'autorisation d'accès accordée à l'application.
  5. Fermez puis relancez l'application.
  6. Redémarrez le terminal.
  7. Sur Android, vérifiez que l'autorisation de localisation demandée par le système est accordée.
  8. N'appairez pas le capteur depuis les réglages Bluetooth du terminal : la connexion s'établit uniquement depuis l'application. Si vous l'avez fait, supprimez cet appairage.
Plusieurs capteurs se ressemblent dans la listeIdentifiez chaque capteur par son repère de couleur et ne retirez du dock qu'un capteur à la fois ; reposez sur le dock les capteurs non utilisés.
Connexion interrompue pendant la séance
  1. Rapprochez le terminal du capteur.
  2. Écartez de plus de 30 cm toute source radioélectrique (§ 5.5).
  3. Limitez le nombre de liaisons Bluetooth actives sur le terminal.
  4. Reprenez la séance.
Mesures instables à proximité d'un émetteurÉloignez-vous de la source de perturbation ou changez de local (§ 5.5).
Le capteur reste connecté après la fermeture de l'applicationFermez complètement l'application dans le gestionnaire de tâches du terminal, ou désactivez le Bluetooth, puis reposez le capteur sur le dock.

Si l'anomalie persiste après ces vérifications, cessez d'utiliser le dispositif et contactez le fabricant (chapitre 15).

Ressources d'assistance en ligne : https://myolibrary.vercel.app/

12 Informations légales

12.1 Garantie

Le dispositif est garanti cinq ans à compter de la date d'achat, pour ses composants électroniques et mécaniques, lorsqu'il est utilisé conformément à la présente notice. Une preuve d'achat valable — facture ou ticket — est requise pour bénéficier de la garantie.

La garantie ne s'applique pas lorsque le dispositif :

  • est utilisé avec des produits ou accessoires non compatibles ;
  • est utilisé à des fins commerciales telles que la location, sauf accord du fabricant ;
  • a été modifié, ou dont un composant a été remplacé sans autorisation du fabricant ;
  • a été endommagé par accident, mésusage, usure normale ou toute cause étrangère à un défaut de matière ou de fabrication.

Le fabricant ne garantit aucun résultat thérapeutique et exclut toute responsabilité au titre d'une perte de données, d'un manque à gagner ou de tout autre dommage indirect subi par le client final.

12.2 Obligations de l'utilisateur

L'utilisateur examine l'état du dispositif dès sa réception. Les défauts, erreurs de livraison, écarts de quantité ou dommages de transport doivent être signalés sans délai et par écrit au fabricant ou à son distributeur, en décrivant précisément le défaut, et au plus tard dans les deux semaines suivant la réception.

Le non-respect des consignes de stockage, d'installation et de manipulation données dans la présente notice, la modification du dispositif, le remplacement d'un composant ou l'emploi d'un consommable non conforme aux spécifications d'origine entraînent la perte du bénéfice de la garantie.

Sont considérés comme signes de dégradation : rayures profondes, pièces cassées à la suite d'une chute ou d'un usage inapproprié, modification ou remplacement d'un composant, exposition à un environnement humide, immersion, exposition à des températures extrêmes.

12.3 Retour du dispositif

Avant tout retour, le capteur et ses accessoires doivent être nettoyés et désinfectés selon le § 6.4, de manière à pouvoir être manipulés sans risque biologique. Le dispositif doit être retourné dans son emballage d'origine ; à défaut, informez l'assistance du fabricant.

  • Contactez le fabricant ou votre distributeur pour obtenir une autorisation de retour et les instructions d'expédition.
  • Emballez le capteur dans son emballage d'origine, ou à défaut dans un emballage protecteur équivalent.
  • Joignez le formulaire de réclamation de l'annexe 2, complété.
  • Apposez le bon de retour sur le colis et expédiez-le.

12.4 Élimination et politique DEEE

La directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques impose une élimination appropriée de ces équipements en fin de vie. Le symbole de la poubelle barrée indique que le dispositif ne doit pas être jeté avec les autres déchets : il doit être remis à un point de collecte ou à une installation de traitement agréée, conformément à la réglementation locale.

Le capteur contient une batterie au lithium-polymère et relève également du règlement (UE) 2023/1542 relatif aux batteries. Le fabricant reprend les dispositifs en fin de vie sur demande : contactez-le pour obtenir le formulaire de retour (chapitre 15).

12.5 Politique de service

Toute intervention de service sur le dispositif peut modifier ses réglages ou entraîner la perte de données ou de certaines fonctionnalités. Sauvegardez régulièrement les données conservées sur votre terminal.

12.6 Marques

MYODEV est une marque déposée auprès de l'Institut national de la propriété industrielle (INPI). Les autres marques citées appartiennent à leurs titulaires respectifs.

13 Déclaration de conformité et normes appliquées

13.1 Classification et conformité

Le système MyoCare est un dispositif médical de classe I au sens de l'annexe VIII du règlement (UE) 2017/745. Le fabricant établit la déclaration UE de conformité sous sa seule responsabilité.

Le dispositif est conçu et fabriqué dans le cadre d'un système de management de la qualité qui suit les exigences des normes EN ISO 13485 et ISO 9001. Ce système ne fait pas l'objet, à ce jour, d'une certification par un organisme tiers.

13.2 Normes appliquées

Tableau 9 — Normes et textes appliqués
RéférenceObjet
EN 60601-1Appareils électromédicaux — exigences générales pour la sécurité de base et les performances essentielles
EN 60601-1-2 (éd. 4.1)Norme collatérale : perturbations électromagnétiques — exigences et essais
EN 60601-1-6Norme collatérale : aptitude à l'utilisation
EN 60601-1-11Norme collatérale : environnement de soins à domicile — conformité établie par essais ; l'usage à domicile n'est pas revendiqué dans la présente version
IEC 60601-2-40Norme particulière — électromyographes et appareils à potentiels évoqués
IEC 62304Logiciels de dispositifs médicaux — processus du cycle de vie
IEC 62366-1Application de l'ingénierie de l'aptitude à l'utilisation
EN ISO 14971Application de la gestion des risques aux dispositifs médicaux
EN ISO 10993-1, -5, -10, -23Évaluation biologique — biocompatibilité des parties en contact avec la peau
EN ISO 15223-1Symboles à utiliser avec les étiquettes et les informations à fournir
IEC 60529Degrés de protection procurés par les enveloppes (code IP)
IEC 62133-2Accumulateurs au lithium — exigences de sécurité
EN 300 328Équipements de transmission de données dans la bande 2,4 GHz
EN 301 489-1 et -17Compatibilité électromagnétique des équipements radioélectriques
EN 62479Évaluation de la conformité aux limites d'exposition aux champs électromagnétiques
Directive 2014/53/UEÉquipements radioélectriques (RED)
Directive 2012/19/UEDéchets d'équipements électriques et électroniques
Règlement (UE) 2023/1542Batteries et déchets de batteries

13.3 Matériaux en contact avec la peau

Électrode de référence : aimant néodyme à revêtement nickel-cuivre-nickel, plaqué or en surface. Électrodes de mesure et matériaux du boîtier en contact avec la peau.

Le plaquage or de l'électrode de référence recouvre une sous-couche contenant du nickel : chez un patient allergique au nickel, n'utilisez pas un capteur dont ce plaquage est usé ou rayé.

Le dispositif ne contient ni latex de caoutchouc naturel, ni substance médicamenteuse, ni tissu d'origine animale ou humaine

14 Compatibilité électromagnétique

Les tableaux de ce chapitre sont exigés par l'EN 60601-1-2. Les niveaux de conformité marqués seront renseignés à l'issue des essais en laboratoire accrédité.

14.1 Émissions électromagnétiques

Tableau 10 — Déclaration du fabricant — émissions électromagnétiques
Essai d'émissionConformitéEnvironnement électromagnétique — recommandations
Émissions RF rayonnées et conduites, CISPR 11Groupe 1, classe B [À CONFIRMER]Le dispositif n'utilise l'énergie radioélectrique que pour son fonctionnement interne et pour sa liaison de données : ses émissions sont faibles et peu susceptibles de perturber un appareil électronique voisin. La classe B autorise l'usage en environnement domestique.
Émissions de courants harmoniques, EN 61000-3-2Non applicableLe dispositif ne comporte aucun port d'alimentation à courant alternatif.
Fluctuations de tension et papillotement, EN 61000-3-3Non applicableLe dispositif ne comporte aucun port d'alimentation à courant alternatif.

Le dispositif est prévu pour être utilisé dans l'environnement électromagnétique spécifié ci-dessus.

14.2 Immunité — enveloppe

Tableau 11 — Déclaration du fabricant — immunité, port de l'enveloppe
Essai d'immunitéNiveau d'essai EN 60601-1-2Niveau de conformitéRecommandations
Décharges électrostatiques, EN 61000-4-2± 8 kV au contact ; ± 2, ± 4, ± 8, ± 15 kV dans l'air[À CONFIRMER]Les sols doivent être en bois, en béton ou en carrelage. Sur un sol recouvert d'un matériau synthétique, l'humidité relative doit être au moins de 30 %.
Champs électromagnétiques RF rayonnés, EN 61000-4-310 V/m (niveau environnement de soins à domicile, retenu pour les essais), 80 MHz à 2,7 GHz, 80 % AM à 1 kHz[À CONFIRMER]Respecter une distance minimale de 30 cm entre le dispositif et tout émetteur radioélectrique portable.
Champs de proximité d'équipements de communication sans fil, EN 61000-4-3Voir le tableau du § 14.4[À CONFIRMER]Respecter une distance minimale de 30 cm.
Champ magnétique à la fréquence du réseau, EN 61000-4-830 A/m, 50 et 60 Hz[À CONFIRMER]Le dispositif doit être utilisé à plus de 30 cm des sources de champ magnétique à la fréquence du réseau.
Champs magnétiques de proximité, EN 61000-4-399 kHz à 13,56 MHz, niveaux de l'édition 4.1[À CONFIRMER]Applicabilité à arrêter avec le laboratoire d'essais [À CONFIRMER].

14.3 Immunité — port d'alimentation en courant continu et partie appliquée

Tableau 12 — Déclaration du fabricant — immunité, port d'alimentation et partie appliquée
Essai d'immunitéNiveau d'essai EN 60601-1-2Niveau de conformitéPort concerné
Perturbations conduites induites par les champs RF, EN 61000-4-63 V efficaces, 150 kHz à 80 MHz ; 6 V efficaces dans les bandes ISM et radioamateur[À CONFIRMER]Entrée 5 V du dock, enveloppe du capteur et partie appliquée
Décharges électrostatiques sur la partie appliquée, EN 61000-4-2± 8 kV au contact ; ± 2, ± 4, ± 8, ± 15 kV dans l'air[À CONFIRMER]Électrodes du capteur
Transitoires électriques rapides en salves, EN 61000-4-4Non applicable—Aucun port d'alimentation alternatif ; câble d'alimentation continue de 1 m, inférieur à 3 m
Ondes de choc, EN 61000-4-5Non applicable—Aucun port d'alimentation alternatif ; câble inférieur à 3 m
Creux et coupures de tension, EN 61000-4-11Non applicable—Aucun port d'alimentation alternatif

14.4 Champs de proximité des équipements de communication sans fil

Tableau 13 — Champs de proximité des équipements de communication sans fil
Fréquence d'essai (MHz)Bande (MHz)ServiceModulationNiveau d'essai (V/m)Conformité
385380 – 390TETRA 400Modulation d'impulsion 18 Hz27[À CONFIRMER]
450430 – 470GMRS, FRSFM, écart ± 5 kHz, sinus 1 kHz28[À CONFIRMER]
710 / 745 / 780704 – 787Bande LTE 13, 17Modulation d'impulsion 217 Hz9[À CONFIRMER]
810 / 870 / 930800 – 960GSM 800/900, TETRA 800, LTE 5Modulation d'impulsion 18 Hz28[À CONFIRMER]
1 720 / 1 845 / 1 9701 700 – 1 990GSM 1800, DECT, LTE 1/3/4/25, UMTSModulation d'impulsion 217 Hz28[À CONFIRMER]
2 4502 400 – 2 570Bluetooth, WLAN 802.11 b/g/n, RFID 2450, LTE 7Modulation d'impulsion 217 Hz28[À CONFIRMER]
5 240 / 5 500 / 5 7855 100 – 5 800WLAN 802.11 a/nModulation d'impulsion 217 Hz9[À CONFIRMER]

Essais selon l'EN 61000-4-3, tableau 9 de l'EN 60601-1-2. Distance d'essai : 30 cm. La bande de 2 450 MHz est celle utilisée par la liaison Bluetooth du dispositif : elle fait l'objet d'une attention particulière lors des essais.

15 Matériovigilance, assistance et contact

15.1 Signalement d'un incident et réclamations

Tout incident ou risque d'incident grave impliquant le dispositif doit être signalé sans délai au fabricant et, en France, à l'Agence nationale de sécurité du médicament et des produits de santé (ANSM) au titre de la matériovigilance. Dans les autres États membres de l'Union européenne, le signalement se fait auprès de l'autorité compétente nationale.

Consultez régulièrement le site internet du fabricant pour les informations disponibles sur les contre-indications, les risques et les effets indésirables relatifs au dispositif.

Pour toute réclamation relative à la qualité du dispositif, de ses accessoires, de son étiquetage ou de la présente notice, complétez le formulaire de l'annexe 2 et adressez-le au fabricant (§ 15.2).

15.2 Coordonnées du fabricant

Tableau 14 — Coordonnées du fabricant
RubriqueCoordonnées
FabricantMYODEV SAS
AdresseLe Hub Eurasanté, avenue Eugène Avinée, 59120 Loos, France
Assistance techniquecontact@myodev.com
Matériovigilancecontact@myodev.com
Téléphone+33 6 50 62 93 22
Site internethttps://www.myodev.cloud/
Numéro d'enregistrement unique du fabricant (SRN)FR-MF-000055457

La présente notice est disponible sur demande auprès du fabricant et sur son site internet.

16 Historique du document

Tableau 15 — Historique des versions de la notice
VersionDateObjet des modificationsAuteur
112/09/2026Création — structure conforme à l'annexe I, section 23.4 du règlement (UE) 2017/745 ; contenu tracé sur l'analyse des risques et les documents de conception MyoCell / MyoPowerMyodev
1.121/09/2026Chapitre 1 — planche de symboles refaite à partir des pictogrammes normalisés (EN ISO 15223-1, IEC 60417, ISO 7010, ISO 7000, EN 50419, marquage CE annexe V du règlement (UE) 2017/745) ; libellés inchangésMyodev

Annexe 1 Guide de démarrage rapide

Ce guide résume la marche à suivre pour réaliser une première séance. Il ne remplace pas la lecture des chapitres 5, 6 et 10, consacrés à la sécurité, à l'hygiène et à la préparation de la mesure.

Tableau 16 — Étapes d'une première séance
ÉtapeCe que vous faites
1. Créer votre compteInstallez l'application MyoCare depuis l'App Store ou Google Play, puis créez votre compte professionnel (§ 3.1 et 3.2).
2. Créer le patient et ouvrir son profilDepuis l'onglet Patients, créez le profil du patient, puis ouvrez-le (§ 3.3).
3. Réveiller les capteursRetirez les capteurs du dock et secouez-les. L'indicateur s'allume en bleu une seconde, puis s'éteint une demi-seconde : le capteur est en attente de connexion (§ 7.3).
4. Connecter, choisir la zone et positionnerConnectez les capteurs un par un depuis le profil patient en respectant leur repère de couleur, sélectionnez pour chacun la zone à analyser, préparez la peau, puis posez le capteur sur le ventre du muscle et maintenez-le avec la sangle (§ 3.4, 10.1 et 10.2).
5. Lancer le biofeedbackDémarrez la séance : l'activation musculaire s'affiche en direct. Pendant toute la mesure, l'indicateur du capteur adopte un fondu lent (§ 3.4).

Pour que les signaux soient normalisés et affichés en pourcentage de la contraction maximale volontaire (%MVIC), mesurez la MVIC avant la séance (§ 10.3).

Annexe 2 Formulaire de réclamation

Utilisez ce formulaire pour signaler à Myodev tout défaut de qualité, connu ou suspecté, du dispositif, de ses accessoires, de son étiquetage ou de la présente notice, et pour accompagner tout retour de matériel (§ 12.3). Adressez-le complété, accompagné de photographies du défaut, à contact@myodev.com ou par courrier à l'adresse du fabricant (§ 15.2). Un incident grave doit en outre être signalé sans délai, selon le § 15.1.

Tableau 17 — Formulaire de réclamation
À remplir par le réclamant
Date de la réclamationJJ / MM / AAAA :
Réclamant

☐ Professionnel de santé ☐ Distributeur ☐ Autorité compétente

☐ Autre, préciser :

Nom, adresse, téléphone et courriel du réclamant
Produit concerné

☐ Capteur MyoCell ☐ Dock MyoPower ☐ Sangle MyoStrap 40

☐ Application MyoCare, version : ☐ Autre :

UDI ou numéro de série
Date de survenue du défautJJ / MM / AAAA :
Échantillon disponible pour expertise☐ Oui ☐ Non ☐ En attente
Description du défaut de qualité, connu ou suspecté :
Lien avec un incident* ou un effet indésirable

☐ Oui ☐ Non

Si oui, conséquences pour le patient ou l'utilisateur :

Photographies du défaut jointes☐ Oui ☐ Non
Cadre réservé à Myodev
Date de réception et numéro de réclamation
Gravité du défaut de qualité

☐ 1 — défaut pouvant mettre la vie en danger ou présenter un risque grave pour la santé

☐ 2 — défaut pouvant entraîner une maladie ou une prise en charge inadaptée

☐ 3 — défaut ne présentant pas de danger significatif pour la santé

Délai fixé par l'autorité compétente pour le rapport d'investigation
Transmis à la matériovigilance☐ Oui, le : ☐ Non

* Incident : tout dysfonctionnement ou toute altération des caractéristiques ou des performances d'un dispositif, ainsi que toute inadéquation de l'étiquetage ou de la notice d'utilisation, susceptible d'entraîner ou d'avoir entraîné, directement ou indirectement, la mort ou une dégradation grave de l'état de santé d'un patient, d'un utilisateur ou d'un tiers.

Notice IFU-01, version 0.21 — projet, émise le 20 septembre 2026. La version en vigueur est celle publiée sur cette page.
