Le biais de positionnement des électrodes

Pourquoi tes mesures ne sont pas comparables d'un enregistrement à l'autre — et comment y remédier.
Revue d'étude — Douglas, Pei & Kuo (2025), IEEE Transactions on Instrumentation and Measurement.

Le problème que personne ne regarde

L'électromyographie de surface est le seul outil qui mesure directement l'activation musculaire. Là où un capteur de mouvement ne voit que le geste réalisé, l'EMG dit quel muscle travaille, et combien. C'est précisément ce dont la rééducation a besoin : savoir si le quadriceps se réveille, si le côté opéré rattrape le côté sain, si une compensation s'installe.

Et pourtant, l'EMG de surface reste marginale en pratique clinique. Le frein n'est ni la technologie, ni le coût, ni la complexité du geste. Il tient en une phrase : on n'arrive pas à comparer une mesure d'aujourd'hui à celle de la semaine dernière.

Entre les deux, quelque chose a changé — et ce quelque chose n'est pas forcément le patient. C'est le capteur. On l'a retiré, on l'a reposé, et il n'est pas retombé exactement au même endroit, ni dans les mêmes conditions de contact. Tant qu'on ne sait pas quantifier cette dérive, chaque évolution lue sur un tracé reste suspecte.

Une étude publiée en 2025 dans IEEE Transactions on Instrumentation and Measurement s'attaque frontalement à ce problème. Elle ne se contente pas de dire que le placement compte : elle isole les sources d'erreur, les hiérarchise, et les chiffre.

Ce que l'étude a fait

Douze sujets sains. Quatre muscles du membre inférieur : gastrocnémien médial, tibial antérieur, semi-tendineux, tenseur du fascia lata. Des exercices isométriques et dynamiques (lever de chaise, timed-up-and-go) — les tâches qu'on retrouve dans un bilan post-AVC.

L'astuce méthodologique : plutôt qu'une paire d'électrodes, les chercheurs ont posé une grille HD sEMG de 64 électrodes (8×8, espacées d'un centimètre) sur un seul muscle. Cette densité permet de comparer, point par point, ce que « voit » chaque position sur le même muscle, pendant la même contraction.

Entre les séries, la grille est retirée puis reposée volontairement décalée. Et surtout : un scan 3D mesure le décalage réellement obtenu, au millimètre près. On dispose donc, pour chaque comparaison, de la vérité terrain — de combien l'électrode s'est déplacée, exactement. Cette rigueur sépare proprement ce qui change chez le sujet de ce qui change à cause du capteur.

⚠️ Périmètre à connaître. Les repositionnements ont été réalisés au cours d'une même session, sans réapplication de gel frais entre les enregistrements — les auteurs le signalent en limitation. Les chiffres décrivent donc la variabilité entre enregistrements. Entre deux vraies séances espacées de plusieurs jours (sudation, pilosité, état de peau, gel refait), l'erreur est vraisemblablement plus grande, jamais moindre.

Deux sources d'erreur, pas une

Le point important, et contre-intuitif : ces deux erreurs s'additionnent. L'étude établit que l'erreur totale entre deux enregistrements équivaut à la somme de l'erreur de distance et de l'erreur de ré-application.

Laquelle domine ? Ça dépend de ta rigueur

C'est ici que la lecture naïve se trompe. Si l'on ne retient que « la position domine », on passe à côté de l'essentiel : cette affirmation n'est vraie qu'au-delà d'un certain seuil.

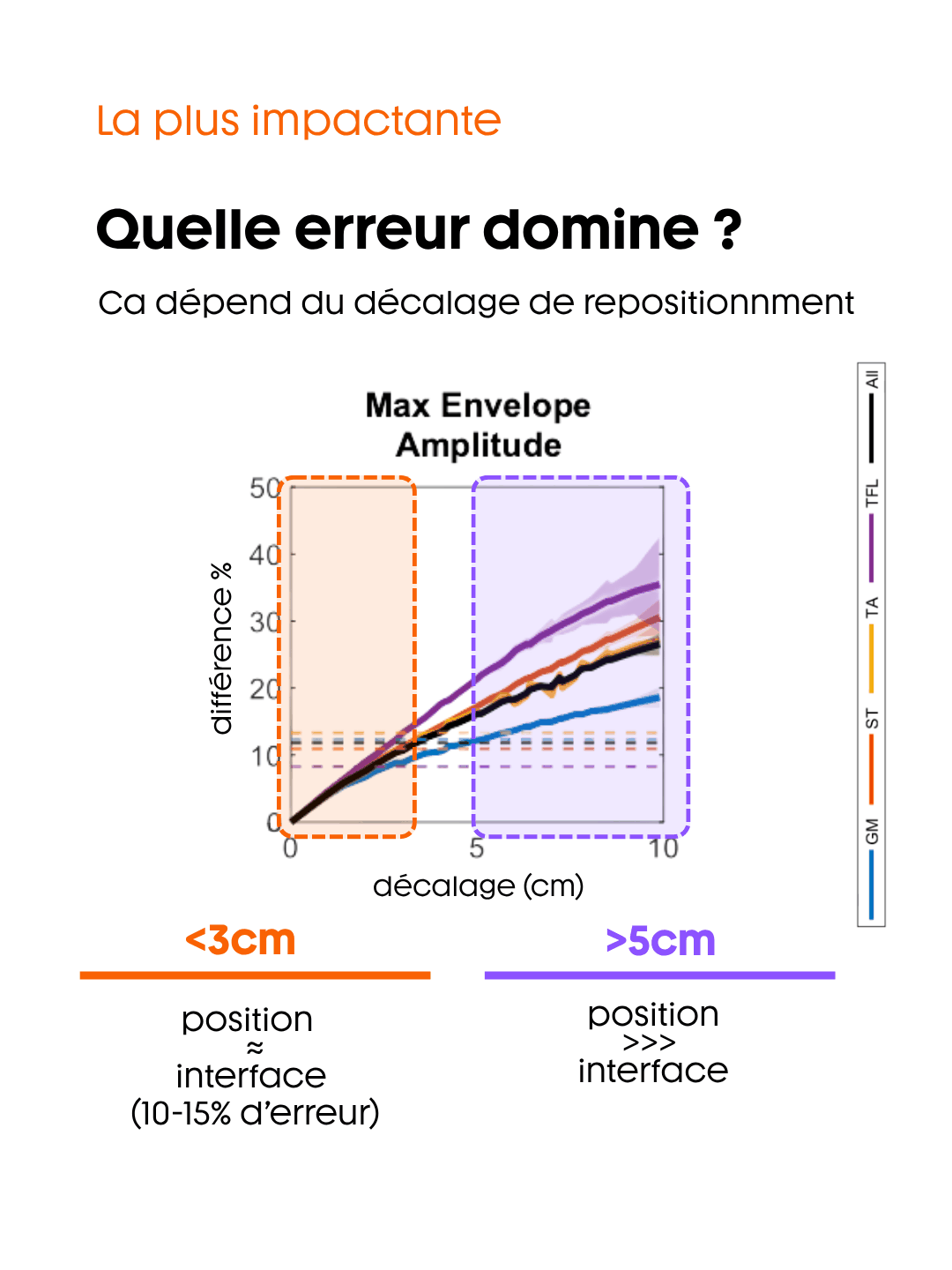

La courbe d'erreur en fonction de la distance monte vite sur les premiers centimètres, puis s'aplatit (exponentielle inverse). L'erreur d'interface, elle, est une ligne horizontale : un plancher constant, indépendant de la distance. Les deux tracés se croisent aux alentours de 3 à 6 cm, selon le muscle.

• En dessous de ~3 cm, position et interface pèsent à peu près autant — de l'ordre de 10 à 15 % d'erreur chacune sur l'amplitude. Ton principal adversaire n'est pas celui que tu crois.
• Au-delà de ~3 à 6 cm, la position prend le dessus et continue de grimper : jusqu'à ~26 % d'erreur en moyenne à 10 cm sur l'enveloppe maximale, et jusqu'à ~35 % sur le muscle le plus sensible (le TFL).
• Dès 1 cm de décalage, 12 à 21 % des différences mesurées dépassent déjà à elles seules l'erreur de ré-application.

C'est une nuance décisive : en pratique clinique, on ne se trompe pas de 10 cm. On se trompe de 2 ou 3. Et dans ce régime, l'interface électrode-peau est un adversaire à part entière.

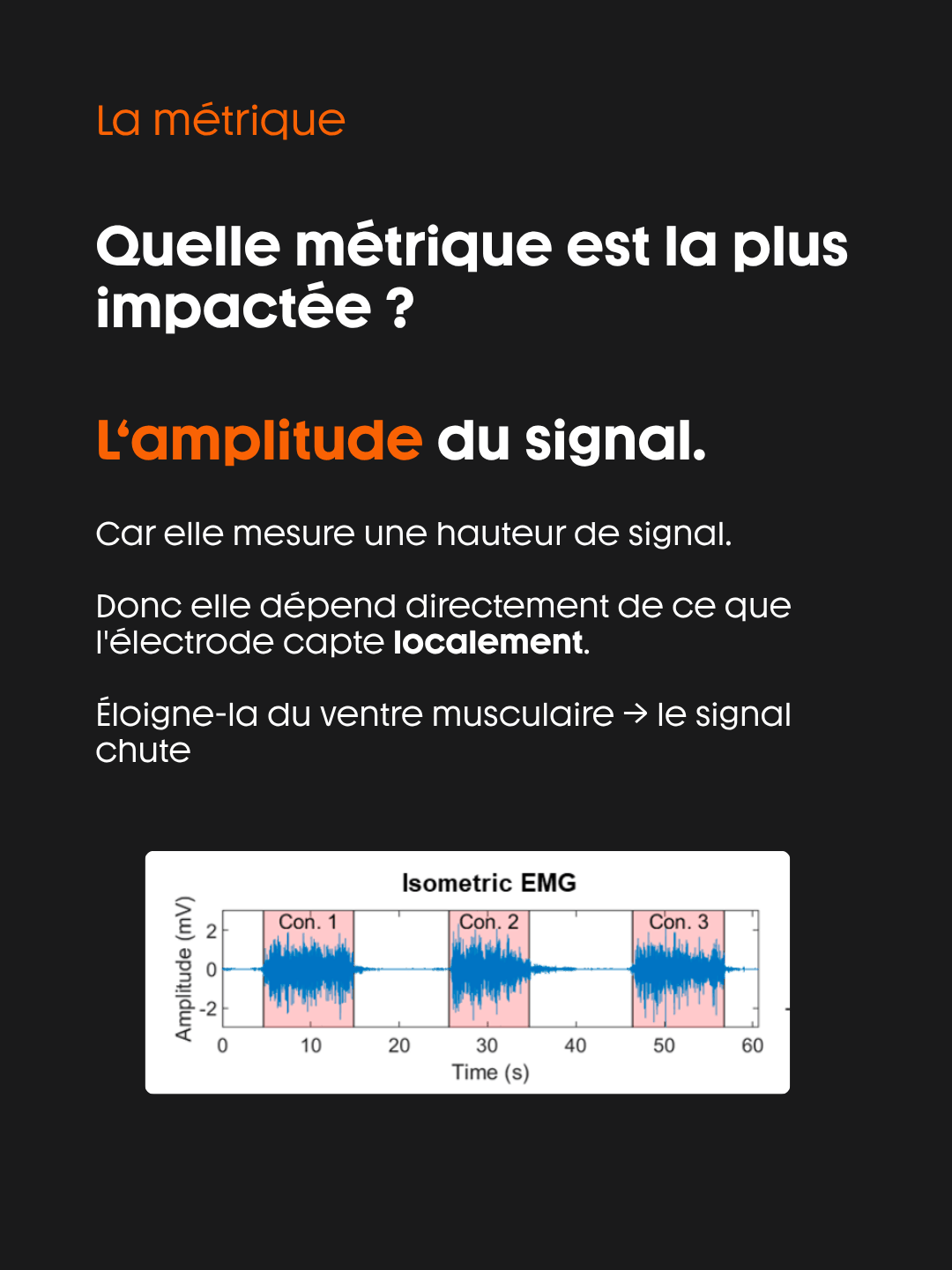

Pourquoi l'amplitude est la métrique la plus impactée

Toutes les métriques EMG ne réagissent pas de la même façon. L'amplitude — enveloppe maximale, EMG intégré — est de très loin la plus vulnérable. La raison est mécanique, et elle contient déjà la solution.

Déplacer une électrode, ou modifier son contact avec la peau, revient à atténuer le signal. Plus de tissu entre les fibres actives et l'électrode, un contact moins bon : dans les deux cas, le signal capté est multiplié par un facteur inférieur à 1. Ce n'est pas une déformation, c'est un bouton de volume.

Or l'amplitude mesure précisément une hauteur de signal. Multiplie le signal par un facteur, et l'amplitude est multipliée par ce même facteur : elle encaisse l'atténuation intégralement.

Les métriques fréquentielles, à l'inverse, se calculent sur la forme du spectre de puissance, pas sur son échelle. Mettre le signal à l'échelle ne change pas la forme du spectre, ni la fréquence médiane : elles sont invariantes au gain. C'est ce que constate l'étude — moins de 5,5 % d'erreur médiane pour les fréquences moyenne et médiane face à la ré-application, là où l'amplitude subit tout. Attention : robustes ne veut pas dire immunisées — face à un vrai décalage de position, les métriques fréquentielles dérivent aussi (14 à 16 % à 10 cm). C'est le gain qu'elles encaissent sans broncher, pas le déplacement.

💡 Retiens cette phrase, elle est le pivot de tout ce qui suit : une hauteur se fait écraser par un gain ; un rapport, non.

L'impact concret en clinique

Prenons un cas. Tu mesures 40 mV sur le quadriceps d'un patient. Tu retires l'EMG. À l'enregistrement suivant — même séance, ou trois jours plus tard — tu le reposes, avec le soin habituel, à environ 3 cm près. Tu lis 50 mV. +25 %. Tu notes : « belle progression du recrutement ».

Sauf que l'erreur de mesure, dans ces conditions exactes, fait déjà environ 25 % : ~13 % dus au décalage de position, ~12 % dus au changement d'interface. Ton progrès observé a exactement la taille de ton bruit de mesure.

Ce +25 % est compatible avec trois réalités cliniques opposées : le patient a réellement progressé de 25 %, il n'a pas progressé du tout, ou il a régressé et l'erreur a masqué la chute. Ta mesure ne permet pas de trancher. Le problème n'est donc pas que l'EMG soit imprécis : dans ces conditions, il est non interprétable.

Et la question qui suit est légitime : si 3 centimètres suffisent à inventer une progression, est-ce que ça vaut encore le coup d'utiliser l'EMG en cabinet ?

La lecture directe, et son impasse

Une première réponse vient à l'esprit : si l'erreur naît du fait de retirer puis reposer le capteur, alors la solution est de ne plus le retirer. Ne pas bouger l'électrode pendant l'enregistrement, ne comparer que des mesures issues d'une même pose.

Cette lecture est exacte — si le capteur ne bouge jamais, ni la distance ni l'interface ne changent, et les deux erreurs disparaissent. Mais poussée au bout, elle conduit à une impasse : ne comparer qu'à l'intérieur d'une seule pose signifie renoncer au suivi longitudinal. Or c'est précisément ce que la rééducation demande — voir où en est le patient à J+21 par rapport à J0. La rigueur, seule, ne suffit donc pas.

La parade : tarer chaque séance

Reprenons le pivot. Le placement et l'interface agissent comme un facteur de gain sur l'ensemble du signal du jour. Ce même facteur affecte tout ce que tu enregistres pendant cette pose : ta contraction maximale comme tes exercices.

D'où l'idée, empruntée à la balance qu'on remet à zéro avant de peser. Avant les exercices, capte une contraction maximale volontaire (MVIC) sur le muscle ciblé — le même jour, avec la même électrode, sans rien décoller entre-temps. Puis exprime chaque mesure d'exercice en pourcentage de cette MVIC. Le facteur de gain se retrouve alors au numérateur et au dénominateur :

Il se compense. Le bouton de volume disparaît du résultat — et il disparaît pour les deux sources à la fois, la position comme l'interface, puisque toutes deux agissent de la même façon. Normaliser revient à fabriquer artificiellement l'invariance au gain que possèdent naturellement les métriques fréquentielles, tout en conservant l'information d'activation qu'elles ne donnent pas.

Le setup, en trois règles

1. Ne décolle pas l'électrode entre la MVIC et les exercices. C'est la condition qui rend le tarage valable. Si le capteur bouge, le facteur de gain n'est plus le même en haut et en bas de la fraction, et la compensation échoue.
2. Re-mesure la MVIC à chaque séance. Jamais celle de la semaine dernière — elle a été captée avec une autre pose, donc un autre gain. Et la MVIC évolue avec la récupération : c'est normal, et c'est même le signe que ton patient progresse.
3. Rends ta MVIC reproductible. Même effort maximal, même angle articulaire, même position, à chaque fois.

✅ Règle de terrain qui prime sur tout le reste. Mieux vaut un test simple et refaisable à l'identique qu'un test anatomiquement parfait mais impossible à reproduire. La reproductibilité prime sur l'optimalité.

Ce que ça ne règle pas

Le tarage ne vaut que ce que vaut la MVIC. Si la contraction de référence est bâclée, sous-maximale ou variable, tu n'as pas supprimé l'erreur : tu l'as déplacée du capteur vers ta référence. Le dénominateur devient le nouveau maillon faible.

La compensation est bonne, pas parfaite. L'atténuation n'est pas un gain rigoureusement constant quel que soit le niveau de contraction — la géométrie du muscle sous l'électrode change entre une contraction maximale et un exercice sous-maximal. La compensation réduit fortement l'erreur ; elle ne l'annule pas au sens mathématique strict.

L'étude, elle, propose une autre voie. Les auteurs corrigent la position en la quantifiant, via la grille de 64 électrodes et le scan 3D. Ils donnent même des seuils : à position identique, une différence supérieure à 0,65 mV en isométrique ou 0,19 mV en dynamique sur l'enveloppe maximale est très probablement d'origine physiologique. Mais cette approche exige du matériel de laboratoire. Le tarage, lui, tient dans une séance de cabinet. C'est notre réponse, pas la leur — et elle a le mérite d'être déployable.

Une fois normalisé, tu mesures quoi ?

Si tu normalises par la MVIC du jour et que ton patient récupère, sa MVIC monte et son exercice monte. Le rapport, lui, bouge peu : le gain de force absolu s'efface du signal normalisé. Ce n'est pas un bug, c'est un changement de question.

Tu abandonnes l'évolution absolue — que l'EMG de surface ne sait de toute façon pas donner de façon fiable entre deux poses. Et tu gardes l'évolution relative : la seule que l'EMG puisse suivre proprement dans le temps. Or le relatif, en rééducation, est une mine. Si le même squat mobilisait 85 % du maximum du quadriceps à J1 et n'en mobilise plus que 60 % à J21, la tâche est devenue relativement plus facile : un progrès réel, lisible, comparable.

Ajoute la coordination (répartition du travail entre muscles), la symétrie droite/gauche, le timing d'activation, la co-contraction agoniste/antagoniste. Tout cela est relatif, robuste au placement une fois normalisé, et souvent plus parlant qu'un chiffre de force.

⚠️ Une condition, tout de même. La tâche aussi doit être standardisée — même charge, même amplitude, même tempo. Sinon tu confonds l'évolution du patient avec l'évolution de l'exercice. Et la force absolue, elle, se suit ailleurs : dynamomètre, charge soulevée, tests fonctionnels. L'EMG répond à « comment le muscle travaille », pas à « combien de force il produit ».

À retenir

• L'EMG de surface n'est pas un outil imprécis. C'est un outil dont le signal brut n'est pas comparable d'une pose de capteur à l'autre — et qui le redevient dès qu'on le tare.
• Deux sources d'erreur, la position et l'interface, qui s'additionnent et pèsent ensemble autour de 25 % dans des conditions réalistes. Toutes deux agissent comme un gain.
• Une contraction maximale captée le même jour, avec la même électrode, suffit à les neutraliser en grande partie — à condition que la référence soit reproductible.
• Ce qu'on lit alors n'est plus une force absolue, mais un niveau d'activation relatif. En rééducation, c'est souvent la bonne question.

Pour aller plus loin

• Positionnement des électrodes — les règles de pose et les repères par muscle (à paraître).
• Calibrage MVIC — établir une référence stable et reproductible : la trame, les deux méthodes, les pièges (à paraître).
• Fondamentaux de l'EMG de surface — de l'intention motrice au signal.

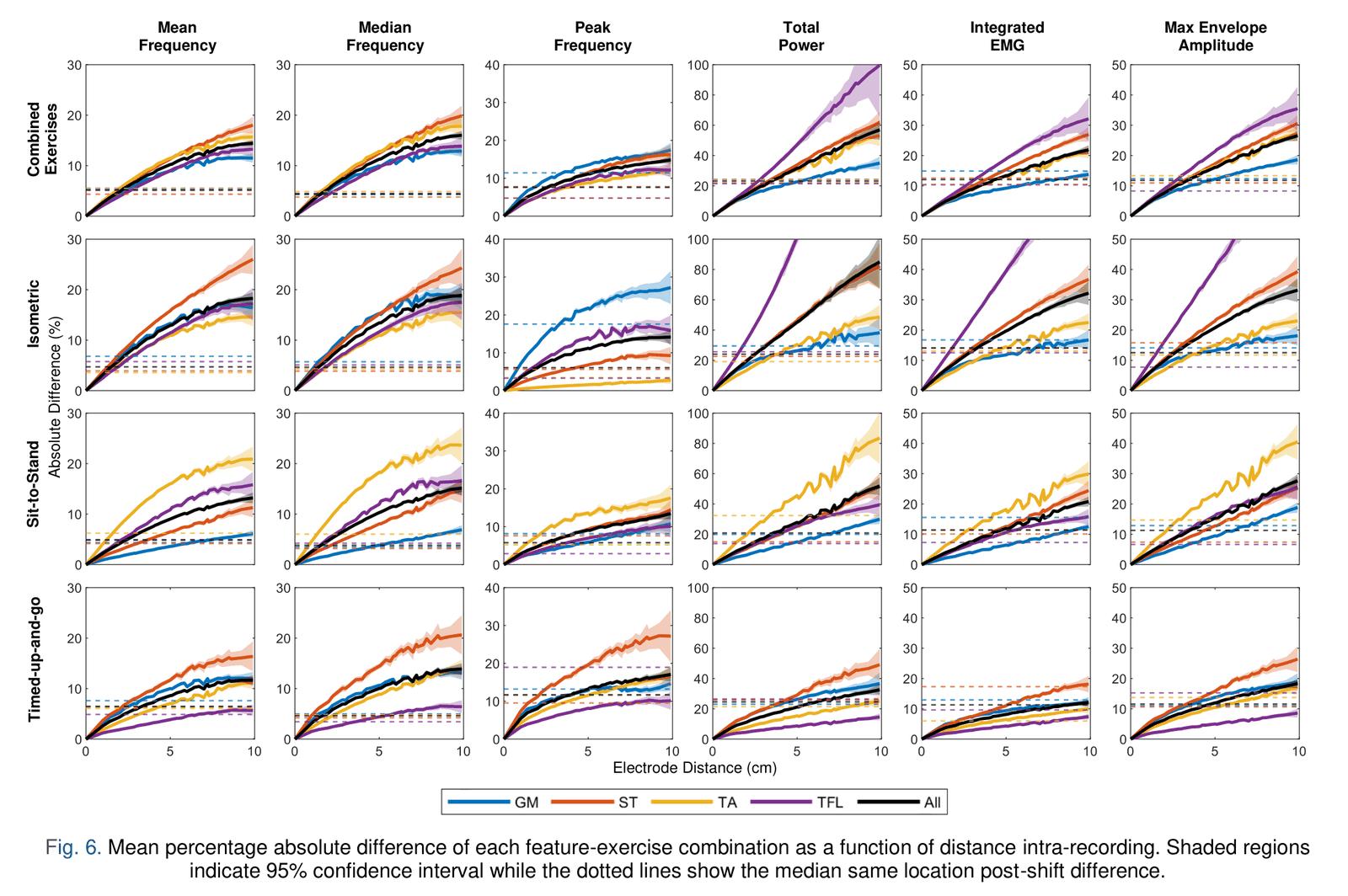

Annexe — la figure complète de l'étude

Chaque courbe = un muscle (bleu GM, orange ST, jaune TA, violet TFL, noir = moyenne). Les pointillés horizontaux = l'erreur de ré-application (interface), indépendante de la distance. Le croisement courbe/pointillé donne le seuil où la position devient l'erreur dominante.

Référence

F. Douglas, M. Pei and C. Kuo, « Characterizing sEMG Feature Errors in Lower Limb Muscles Due to Electrode Location and Skin–Electrode Interface Changes », IEEE Transactions on Instrumentation and Measurement, vol. 74, pp. 1-11, 2025, Art no. 4011411. doi : 10.1109/TIM.2025.3568954
